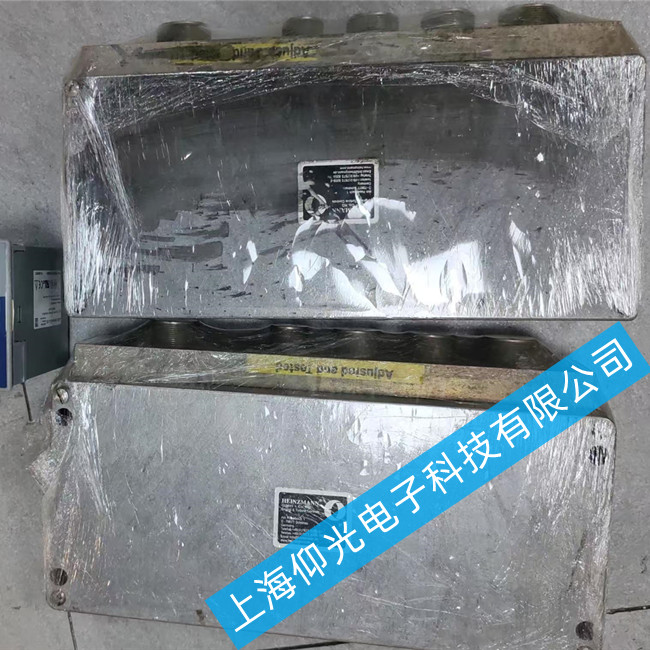

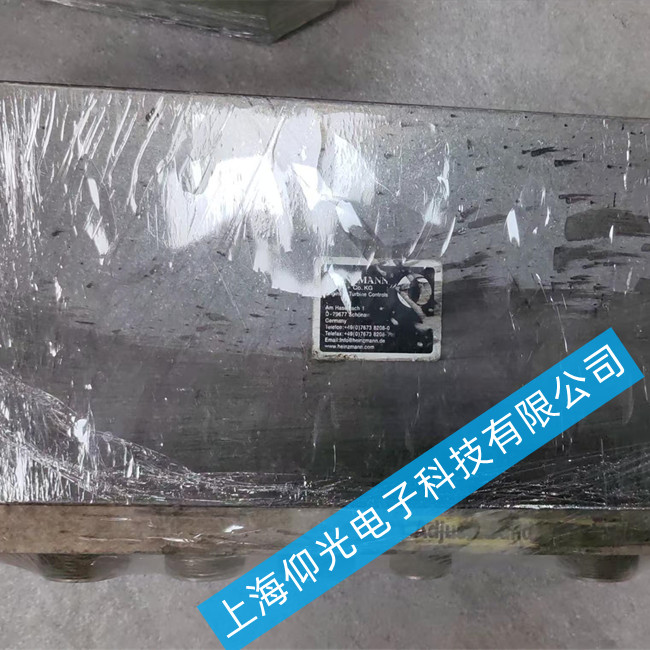

海茵茨曼控制器维修DC1801-04-DF输出电压低故障维修
海茵茨曼DC1801-04-DF控制器输出电压低故障，通常由电源输入异常、负载过重、反馈回路故障或内部元件老化引起‌，需通过系统化排查定位问题根源并针对性修复。
一、常见故障原因及处理方法
输入电源不稳定或偏低‌
表现‌：输出电压随输入波动，万用表测量输入端电压低于标称值（如DC 24V系统低于20V）。
处理‌：检查前端供电电源是否正常，排查线路压降或电源适配器故障，确保输入电压在允许范围内。
负载过重或短路‌
表现‌：空载时输出正常，带载后电压骤降；或控制器发热明显。
处理‌：断开所有负载测试空载输出，若恢复正常，则逐个接入负载排查异常支路；使用绝缘表检测输出端是否对地短路。
反馈电路异常（如光耦、分压电阻）‌
表现‌：输出电压偏离设定值且不可调，PWM控制信号异常。
处理‌：检查反馈回路中的精密分压电阻是否阻值漂移，光耦是否老化；必要时更换并重新校准输出。
PWM控制芯片或驱动电路故障‌
表现‌：无开关脉冲输出，示波器检测控制芯片无信号。
处理‌：检查PWM芯片（如UC3844、TL494）供电是否正常，外围启动电路、定时元件是否损坏，必要时更换芯片。
输出整流与滤波元件失效‌
表现‌：输出纹波大、电压偏低，电容鼓包或二极管击穿。
处理‌：更换输出端滤波电容（优先选用低ESR电解电容），检测整流二极管是否开路或漏电。
内部开关管性能下降或损坏‌
表现‌：带载能力差，MOSFET温升过高。
处理‌：检测开关管是否漏电或导通电阻增大，必要时更换原型号功率管，并检查驱动波形是否正常。
二、安全维修建议流程
断电操作‌：维修前务必切断电源，等待至少5分钟释放储能电容残压。
防静电防护‌：佩戴防静电手环，避免损坏敏感控制芯片。
优先外部排查‌：先查电源、负载、接线，再深入内部电路板检测。

工具准备‌：建议使用万用表、示波器、可调直流电源进行精准诊断。

海茵茨曼控制器维修：模块炸，带不动负载，主轴准备未绪，无使能，使能不上，驱动器未使能，编码器报警故障，主轴驱动模块报警，输出电压低，红色灯亮，无显示，缺相,输出控制点坏，使能不正常，报故障，不能启动、过流、过压、欠压、过热、过载、输出不平衡、无显示、开关电源损坏、模块损坏、接地故障、不能调速、限流运行,Z轴报警，X轴无法使能，Y轴短期内驱动故障维修，驱动电机变频器出错，轴伺服故障，伺服电机不转等等故障维修。
