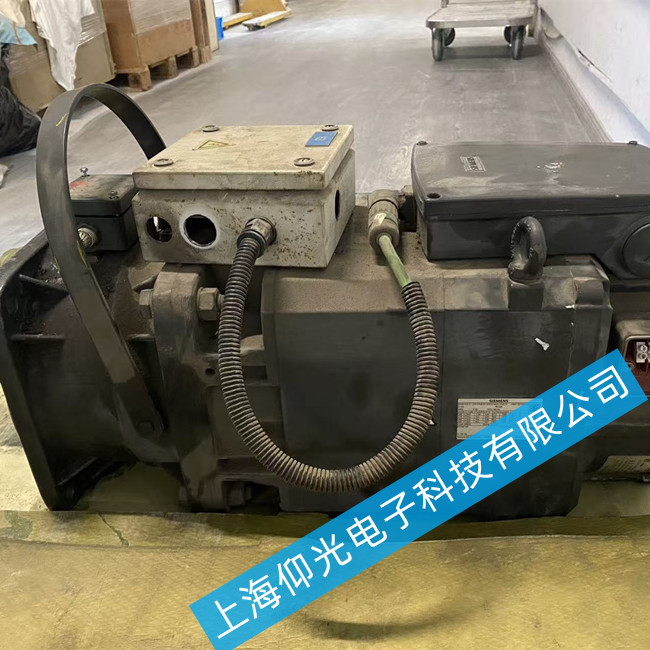

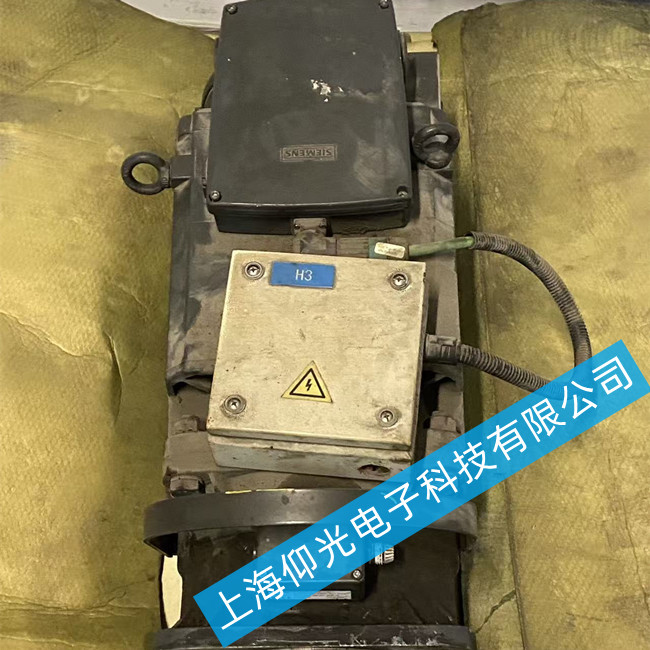

西门子伺服电机1PH8131-3HF12-2AA1-Z编码器故障维修
西门子伺服电机1PH8131-3HF12-2AA1-Z编码器故障‌，通常表现为定位不准、运行抖动、上电报警（如F07、F19等）或系统无法回零，核心问题多集中于编码器信号异常或机械安装偏差。
西门子伺服电机常见故障原因
编码器本体损坏‌
内部光栅盘破裂、电路老化或受潮短路，导致反馈信号丢失或跳变。
编码器联轴节松动或损坏‌
十字联轴节磨损导致电机转速与检测速度不同步，引发振荡或飞车。
接线错误或电缆破损‌
信号线屏蔽不良、接头氧化或接反，造成干扰或断路。
安装对位不准‌
更换编码器时未对齐标志线，导致初始相位错误，需重新校准零点。
外部干扰或电源异常‌
供电电压不稳（如+5V偏低）、强电干扰影响信号质量。
维修方法步骤
初步诊断与信号检测‌
使用示波器检测编码器A/B/Z相信号是否完整，有无畸变或电压下降。
检查驱动器报警代码，确认是否为“编码器反馈异常”类故障（如F07、F19）。
检查电缆与连接‌
断电后测量编码器电缆通断，重点排查+5V、GND、A/B/Z相线路。
确保屏蔽层在驱动器端‌单点接地‌，避免地环路干扰。
拆卸与更换编码器‌
拆下电机后盖，松开编码器固定螺丝。
旋转转子轴，使原编码器的‌标志线对齐壳体标记‌，记录位置。
安装新编码器时，确保两个标志重合，再紧固螺丝。
参数校准与零点设定‌
更换后需通过西门子调试软件（如‌SINAMICS Startdrive‌）执行‌编码器零点校正（MPHASE校准）‌。
重新下载电机参数，确保控制系统识别正确反馈。
空载测试与运行验证‌
脱开负载进行低速试运行，观察是否仍有抖动或报警。

逐步提升速度，确认加减速过程平稳，位置控制精准。

西门子伺服电机维修故障：磁铁爆钢、磁铁脱落、电机维修、卡死转不动、编码器磨损、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准、一通电就报警、一通电就跳闸、驱动器伺服器报警代码、烧线圈绕组、航空插头损坏、原点位置不对，编码器调试/调零位、更换轴承、轴承槽磨损、转子断裂，轴断裂、齿轮槽磨损等故障维修。
