北尔工控机维修iX Panel Pro T150黑屏故障维修方法

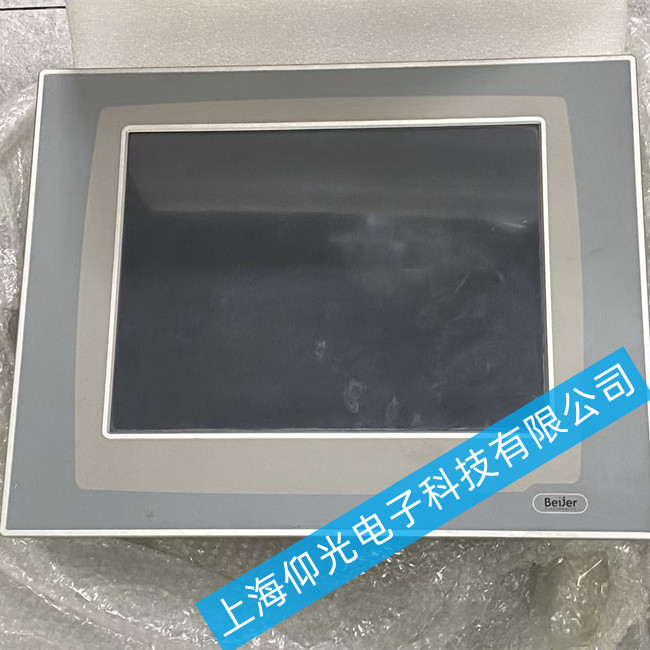

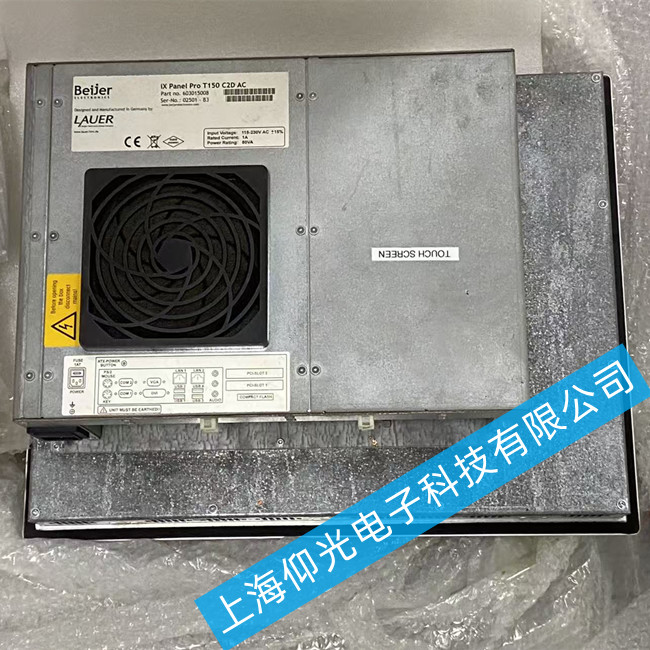

iX Panel Pro T150 是 15 寸工业触控工控机，黑屏分两类：无背光全黑、有背光无图像；优先查电源、背光、屏线，再到主板 / 固件，最后替换法定位。
一、安全前置（必须执行）
断电：断开DC24V 主电源，挂牌上锁，静置 5 分钟放电，防静电手环、万用表、十字螺丝刀、酒精棉、备用 LVDS 屏线、同规格保险丝
外观检查：屏幕有无裂纹、碎屏、进水、烧焦痕迹；有则直接换屏 / 整机
二、第一步：外部供电 + 电源指示灯（最常见，解决 60%）
测输入电压：万用表测工控机电源端子，标准DC24V±10%（21.6~26.4V），电压偏低 / 偏高 / 无→查配电、电缆、端子氧化松动、接地
看指示灯：
PWR 灯不亮：外部供电、保险丝、电源输入回路故障
PWR 灯常亮 / 闪烁：供电正常，故障在背光、屏线、主板、系统
查内部保险：拆机，找到主板 / 电源板上2A/3A 快熔保险丝，测通断；熔断→先查负载短路（背光、电源模块），再换同规格，严禁加大电流
三、第二步：背光判断（区分全黑 / 有图无光）
黑暗环境，开机后用手电筒斜照屏幕：
能看到微弱图像 / 文字：背光故障（背光驱动、LED 灯条、升压电路）
完全无图像、纯黑：屏线、LCD、主板显示驱动、系统 / 固件故障
背光电路排查：
测背光供电：主板背光接口 **+12V/24V 升压电压 **，无 / 偏低→背光驱动板（逆变器）损坏
外观：背光板电容鼓包、芯片发烫、铜箔烧断→更换背光板 / LED 灯条

控制信号：测背光使能（EN）信号，无信号→主板背光控制电路故障

北尔工控机维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
