施耐德机架式 / 塔式 UPS 不间断电源 标准维修方案
一、设备基础信息

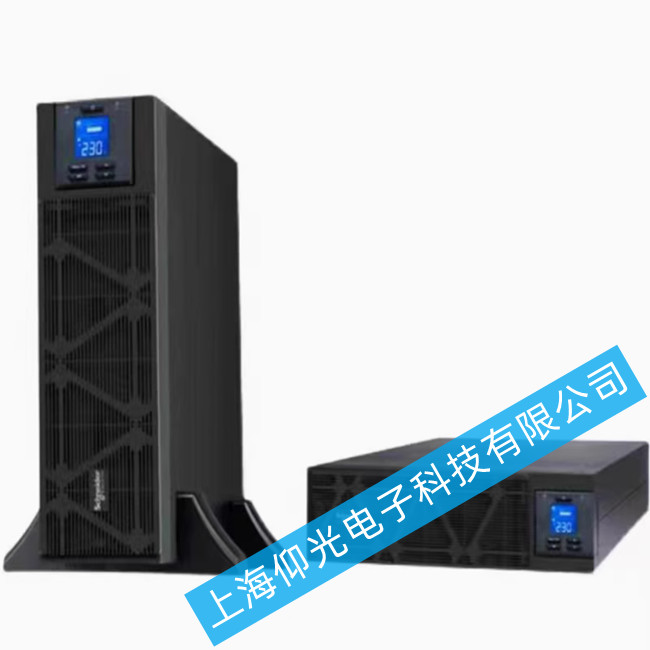

图中为施耐德（APC）在线式双变换 UPS 电源，支持机架式 / 塔式两用安装，是工业自动化、数据中心、精密设备的核心供电保障设备，核心功能为市电异常时无缝切换电池供电，保障负载零中断运行。
二、标准维修全流程
1. 故障预检与状态评估
- 外观与通电初检：检查机身、接口、风扇、显示屏完整性；通电测试输入 / 输出电压、电池组电压、显示屏参数（如图中 230V 输出），记录设备型号、序列号、运行状态。
- 故障代码与日志读取：通过面板 / 上位机读取 UPS 故障日志、告警记录，定位故障根源（如逆变故障、电池故障、通讯故障、旁路故障等）。
- 负载与带载测试：模拟负载工况，测试 UPS 市电 / 电池模式切换、旁路切换、过载保护功能，验证核心供电逻辑。
2. 分模块深度检测与维修
表格
| 检测模块 | 核心检测内容 | 标准维修方案 |
|---|---|---|
| 主功率回路（整流 / 逆变） | 整流桥、IGBT、驱动板、电容、母线电压 | 更换损坏 IGBT / 整流桥、修复驱动电路、更换鼓包 / 老化电容，校准母线电压，恢复逆变输出稳定性 |
| 电池管理系统（BMS） | 电池组电压、单体电压、充放电曲线、充电板 | 检测电池健康度，更换失效电池；维修 / 更换充电板，校准充放电参数，修复电池过充 / 过放故障 |
| 旁路与切换系统 | 旁路继电器、静态开关、切换逻辑 | 更换老化继电器 / 静态开关，校验切换时序，确保市电 / 电池 / 旁路无缝切换，无中断 |
| 控制与显示系统 | 主控板、显示屏、按键、通讯接口 | 维修主控板电路、更换故障显示屏 / 按键，修复 RS232/RS485/SNMP 通讯，重烧原厂程序 |
| 辅助系统（风扇 / 电源） | 散热风扇、辅助电源、防雷模块 | 更换老化风扇、修复辅助电源回路，更换失效防雷模块，保障设备长期稳定运行 |
3. 软件校准与功能测试
- 参数校准：校准 UPS 输出电压、频率、过载保护阈值、电池充放电参数，完全匹配原厂标准。
-
全功能测试：
- 市电模式：测试稳压、稳频、滤波功能，输出精度符合国标要求
- 电池模式：测试断电切换速度、带载能力、放电时长
- 旁路模式：测试市电异常 / 逆变故障时的无缝切换功能
- 告警功能：测试过载、过温、电池低压、故障告警逻辑
- 兼容性测试：完成 UPS 与后端负载、监控系统的联动测试，确保通讯、监控正常。
4. 老化测试与出厂验收
- 连续老化测试：满负载通电老化 72 小时，模拟工业现场工况，测试设备稳定性、散热性能、抗干扰能力。
- 全项复检：复测所有模块功能、电气参数、告警逻辑，确保无故障、无隐患。
- 出具维修报告：提供详细检测数据、维修记录、校准报告、质保承诺，可直接用于客户验收、项目备案。
三、常见故障快速排查与解决方案
1. 常见故障 1：UPS 无法开机 / 无输出
- 应急排查：检查输入市电、空开、电池组电压，断电重启测试。
- 根治方案：维修 / 更换主电源模块、整流桥、IGBT，修复开机回路，更换损坏功率器件。
2. 常见故障 2：电池无法充电 / 放电时间短
- 应急排查：检查电池接线、电池组电压，测试单体电池电压。
- 根治方案：更换失效电池，维修充电板 / 电池管理系统，校准充放电参数。
3. 常见故障 3：UPS 报错告警（逆变故障 / 旁路故障）
- 应急排查：读取故障代码，切换旁路模式保障负载，断电重启。
- 根治方案：维修逆变 / 旁路模块，更换损坏静态开关 / 继电器，重烧控制程序，校准系统参数。
4. 常见故障 4：显示屏无显示 / 按键无响应
- 应急排查：检查面板供电、接线，断电重启。
- 根治方案：维修主控板、更换显示屏 / 按键，修复面板通讯回路。
