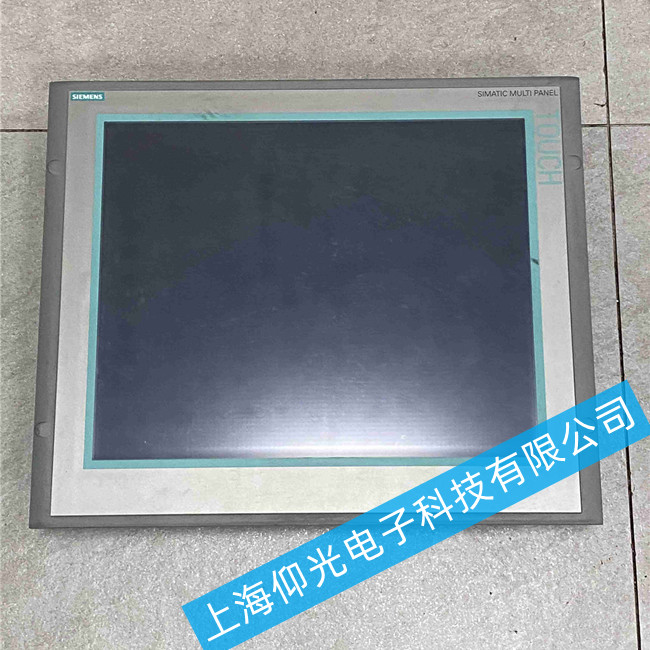

西门子MP377 19"触摸屏维修-触摸屏黑屏故障维修
一、故障现象与核心判断
MP377 的黑屏故障通常分为两种截然不同的情况，准确区分是维修的第一步：
完全黑屏（无任何反应）：上电后屏幕漆黑，电源指示灯（PWR）不亮。重点怀疑对象：外部供电或内部电源板。
有背光黑屏（暗屏）：上电后指示灯亮（常亮或闪烁），但屏幕无显示。在暗处用手电筒斜照屏幕，若能看到隐约的图像轮廓。重点怀疑对象：背光系统（高压板/灯管）或主板。
二、维修流程：从简到繁的四步排查法
遵循“先外后内、先电源后主板”的原则，可大幅提高维修效率。
第 1 步：基础检查（用户可自行操作）

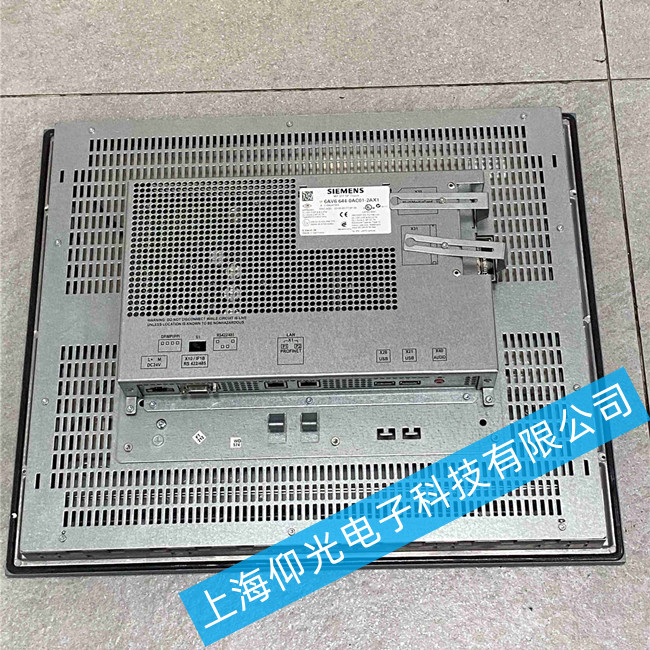

确认供电：MP377 采用 24V DC 供电。使用万用表测量输入端电压，确保在 24V±5% 范围内，且极性正确（L+/M）。电压过低或反接均会导致不启动。
观察指示灯：通电后观察状态灯。若指示灯正常（如绿灯亮），说明内部开关电源基本工作，故障大概率在显示部分；若指示灯不亮，则电源电路故障可能性极大。
软件复位：在确保程序有备份的前提下，尝试通过组合键或 ProSave 软件进行恢复出厂设置，排除因程序崩溃导致的启动卡死。
第 2 步：背光系统诊断（高压板/灯管）
这是 MP377 黑屏的最高发区域，尤其常见于设备长期连续运行后。
手电筒测试：在暗环境下，用手电筒照射屏幕。若能看见暗淡的西门子 Logo 或界面轮廓，则可 100% 确诊为背光故障。
故障点：
高压板（Inverter）：负责将 12V/24V 转换为灯管所需的高压。其上的场效应管（MOSFET）、高压变压器、保险电阻是易损件，常因长期高温工作而烧毁。
背光灯管：CCFL 灯管老化、发黑或断裂，导致无法点亮。
第 3 步：主板与驱动板检修（芯片级）
如果背光正常或故障依旧，需深入检查核心控制部分。
电压测量：在主板通电状态下，测量各关键测试点电压：
5V/3.3V：MCU 及逻辑电路供电。若电压偏低或为 0，检查 DC-DC 转换芯片及周边电容。
12V：背光驱动供电。若缺失，主板无法驱动高压板。
常见硬件故障：
MCU 程序丢失：静电或干扰可能导致 Flash 数据损坏，表现为上电无初始化过程。需使用专用编程器重写 Bootloader 及固件。
元件物理损坏：检查主板上的电解电容是否鼓包、电源管理芯片是否烧毁、内存芯片是否存在虚焊。
第 4 步：液晶屏与连接线
屏线检查：断开电源，拆机检查连接主板与液晶屏的 LVDS 屏线。接口氧化或振动导致的松动是“时好时坏”黑屏的常见原因。

屏体故障：液晶屏本身破裂或内部 T-Con 板故障较为少见，通常伴随有物理撞击史

西门子触摸屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
