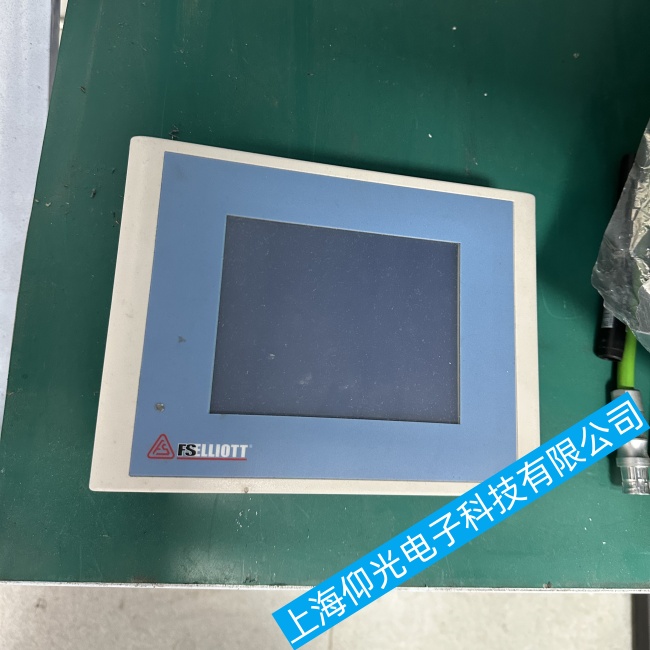

FS-Elliott 工业触摸屏维修指南

一、常见故障类型及排查

1. 黑屏 / 无显示 / 白屏 / 花屏
   • 先检查 24VDC 供电是否正常，测量设备供电端子电压。
   • 检查电源线是否破损、接线端子是否松动，内部保险丝是否熔断。
   • 若供电正常但无显示，可能是液晶屏、背光驱动或主板故障。
2. 触摸失灵 / 无响应 / 触控偏移
   • 清洁屏幕表面油污和灰尘，检查是否有物理裂痕或贴膜影响。
   • 进入系统设置执行触摸校准，若校准失败，可能是触摸膜或触控芯片损坏。
3. 无法开机 / 指示灯不亮
   • 检查电源输入是否符合 18–30VDC 范围，电源开关是否正常。
   • 若电源正常仍无反应，多为电源模块或主板故障。
4. 通讯端口故障（RS232/RS485/Ethernet）
   • 检查通讯线缆是否完好，端口针脚是否弯曲或氧化。
   • 验证通讯协议、波特率等参数设置是否正确，尝试更换线缆或端口。

二、专业维修服务

• 配件更换：液晶屏、触摸膜、电源模块、接口端子等。
• 程序恢复：项目程序备份、系统重装、参数恢复。
• 故障检测：免费检测，出具详细故障报告和维修报价。

1. 故障评估 → 2. 检测报价 → 3. 维修测试 → 4. 交付使用

芯片级维修：主板、电源板、通讯板等电路板修复。

上海仰光电子提供各品牌触摸屏常见故障：黑屏、暗屏、蓝屏、花屏、白屏、液晶屏损坏、主板烧坏、安平、乱码、死机、上电烧保险，不能正常开机、进入不了系统、内容错乱，触摸无反应、触摸反应慢、触摸不良， 触摸死机、触摸偏差，触摸失灵等维修。
