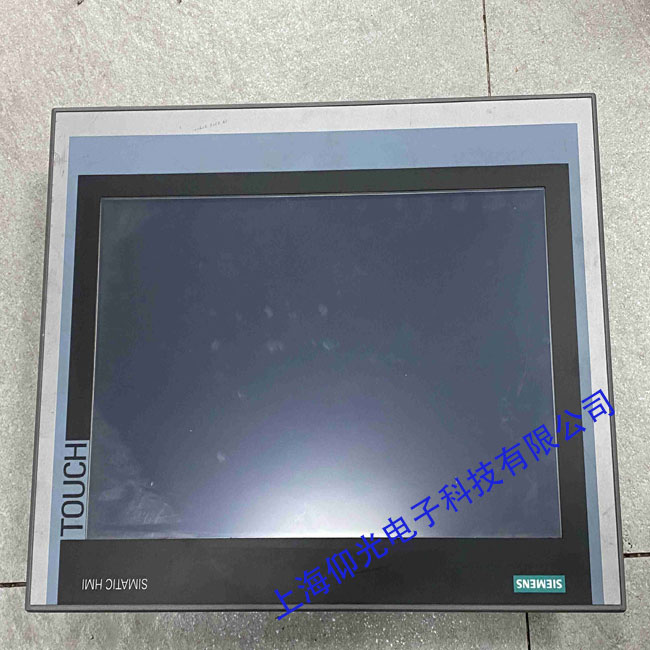

西门子 SIMATIC HMI TOUCH 系列工业触摸屏维修指南
一、西门子（SIEMENS）SIMATIC HMI TOUCH系列工业触摸屏常见故障分类与诊断
1. 显示类故障
故障现象 核心原因 初步排查步骤
黑屏 / 无显示 24V 供电异常、主板电源模块损坏、背光板烧毁、系统固件崩溃 ① 测量 DC24V 输入电压是否在 20.4-28.8V 范围内；② 查看设备电源指示灯是否亮起；③ 断电重启后观察是否有启动画面
花屏 / 白屏 / 竖线 显示屏驱动板故障、屏线松动、液晶面板损坏、GPU 芯片故障 ① 检查屏幕与主板之间的连接排线；② 外接显示器测试（部分型号支持）；③ 确认是否受强电磁干扰
背光暗 / 无背光 背光板老化、逆变器故障、高压电路损坏 ① 强光下观察是否有微弱图像（判断主板是否正常输出信号）；② 检测背光供电回路
2. 西门子（SIEMENS）SIMATIC HMI TOUCH系列触摸类故障
故障现象 核心原因 初步排查步骤
触摸无反应 / 局部失灵 触摸玻璃碎裂、触控驱动板故障、USB / 触控接口松动、程序校准丢失 ① 检查触摸表面是否有物理破损；② 进入系统设置执行触控校准；③ 测试是否为程序层面锁定
触摸偏移 / 点击错位 触控校准失效、触摸层老化、电磁干扰 ① 重新执行系统触控校准流程；② 远离变频器、电机等强干扰源；③ 若校准无效则为硬件故障
3. 西门子（SIEMENS）SIMATIC HMI TOUCH系列通讯与系统类故障
故障现象 核心原因 初步排查步骤
无法连接 PLC / 通讯中断 网口 / 串口硬件损坏、通讯参数错误、协议配置异常、交换机故障 ① 检测网口灯是否闪烁，测试网线连通性；② 核对 PROFINET/PROFIBUS 通讯地址、子网掩码；③ 排查 PLC 端通讯设置
系统报错 / 程序丢失 / 无法开机 存储介质（CF 卡 / Flash）损坏、系统固件损坏、病毒入侵、意外断电 ① 尝试通过 TIA Portal 恢复出厂系统；② 检测内部存储是否可读；③ 备份残留数据后重新灌录程序
4. 西门子（SIEMENS）SIMATIC HMI TOUCH系列硬件损伤类故障
故障现象 核心原因 初步排查步骤
屏幕碎裂 / 外壳破损 外力撞击、跌落 ① 检查是否漏液、触摸层是否断裂；② 确认内部主板是否受震动损伤
进水 / 腐蚀 / 烧糊 液体侵入、雷击、短路 ① 立即断电，避免通电扩大故障；② 观察主板是否有烧痕、腐蚀痕迹
二、西门子（SIEMENS）SIMATIC HMI TOUCH系列标准维修流程
免费检测：接收设备后，先进行全面电气检测、外观检查，明确故障点与维修可行性，出具检测报告
报价确认：基于故障诊断结果，提供精准报价（含配件费、工时费），客户确认后启动维修
核心维修
显示故障：更换原装背光板、显示面板或驱动板
触摸故障：更换触摸玻璃 / 触控驱动板，重新校准
通讯故障：修复网口 / 串口、重焊通讯芯片、恢复通讯参数
系统故障：刷写原厂固件、恢复项目程序、修复存储介质
老化测试：维修完成后，进行 48 小时连续通电测试，验证显示、触摸、通讯稳定性
交付质保：出具维修清单，提供90 天质保（同故障免费返修），支持上门 / 寄修交付
三、西门子（SIEMENS）SIMATIC HMI TOUCH系列维修注意事项
⚠️ 安全提示：维修前必须断开 DC24V 电源，避免触电或短路扩大故障
💡 专业建议：
非专业人员请勿自行拆解设备，内部精密元器件易受静电损坏
进水 / 腐蚀类故障需先做专业清洗、烘干，切勿直接通电测试
程序类故障建议先备份项目文件，再进行系统恢复，避免数据丢失
优先选择原装配件更换，确保设备防护等级（IP65）与性能稳定
四、西门子（SIEMENS）SIMATIC HMI TOUCH系列售后保障
所有维修更换配件均为原装 / 高品质兼容件，性能匹配原厂标准
质保期内同故障免费返修，同时提供程序调试、通讯配置等技术支持
支持上门取送机（指定区域），寄修设备提供安全打包指导与物流跟踪
上海仰光电子可提供触摸屏的维修服务，包括进不了界面维修、无显示维修、亮度看不清楚维修；黑屏维修，花屏维修，白屏维修，死机维修，液晶屏显示竖条、横条、多画面，图像有干扰纹、烧保险、图像抖动以及液晶屏显示各种疑难杂症。
