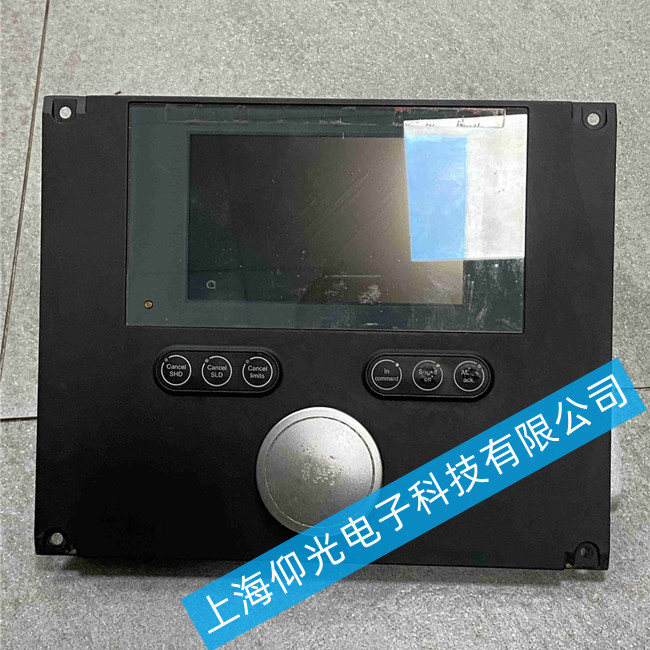

康士伯显示器维修JH 20T06 MMD-A1K-84黑屏故障维修方法
一、 故障现象初步判断
在拆机前，首先通过观察指示灯状态和屏幕微光进行初步判断：
指示灯不亮：通常为电源板故障或保险丝熔断。
指示灯亮但黑屏：需贴近屏幕观察是否有微暗图像。若有图像但无背光，故障点在高压板（背光驱动）；若完全无图像，故障点在驱动板（主板）或液晶面板。
二、 维修步骤详解
1. 电源板检修
电源板是黑屏故障的高发区，重点检查以下元件：
保险丝（Fuse）：使用万用表通断档测量，若开路则更换。注意检查保险丝熔断是否因后级短路引起，需排除短路后再更换。
整流桥（Bridge Rectifier）：测量四个引脚间的阻值，判断是否击穿。
开关管（MOSFET）：检查是否击穿，通常伴随保险丝熔断。
滤波电容：观察电容顶部是否鼓包，或使用电容表测量容量是否严重衰减。电容失效会导致供电不稳，引发黑屏。
2. 高压板（背光驱动）检修
该型号显示器通常采用CCFL（冷阴极荧光灯管）背光，高压板负责将低压直流电转换为高压交流电以点亮灯管。
高压变压器：测量初级和次级绕组的阻值，若阻值异常（如无穷大或短路）则需更换。
升压MOS管：检查是否击穿。
保护电路：部分高压板设有过压/过流保护。若怀疑保护电路误动作，可尝试短接保护检测引脚（如ON/OFF引脚接高电平，Brightness引脚接3.3V）强制点亮背光，以判断是保护电路问题还是灯管问题。
3. 驱动板（主板）检修
主控芯片（MCU）：检查芯片供电是否正常（通常为3.3V或5V）。若供电正常但无输出，可能是芯片损坏或程序丢失。
DC-DC电路：检查驱动板上的降压芯片（如1117、1084等）输出是否正常。
信号接口：检查VGA/DP接口的针脚是否有弯曲或虚焊。
4. 液晶面板及灯管检修
灯管测试：使用外接高压板（俗称“点灯器”）单独测试每根灯管。若某根灯管不亮或发红，说明该灯管老化，需更换。工业显示器通常灯管数量较多，需全部更换以保证亮度均匀。
屏线检查：检查连接驱动板与液晶面板的排线（LVDS线）是否松动或氧化。
康士伯显示器维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
