【维修课堂】力士乐触摸屏局部触摸失灵维修要点解析

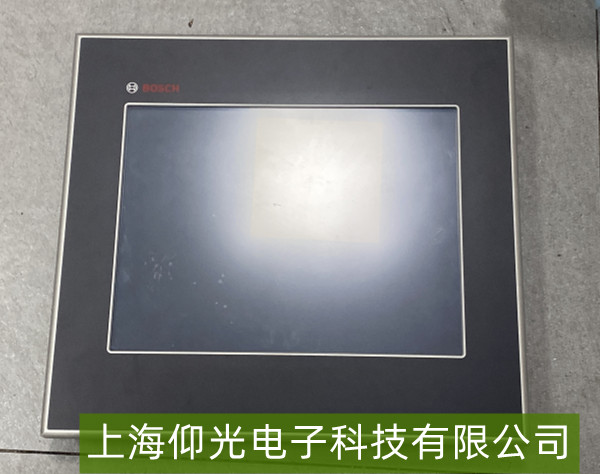

力士乐触摸屏（如VDP系列工业人机界面）在长期使用中，常出现“局部触摸失灵”问题——即屏幕特定区域点击无响应、反应延迟或误触，而其他区域正常。这类故障多与硬件损伤、信号传输异常或环境干扰相关，以下是核心维修要点：

一、常见故障原因

物理损伤：触摸屏表面钢化玻璃或内部触控传感器（电容式为主）若受外力撞击（如工具磕碰、挤压），可能导致局部导电层断裂、电极脱落（常见于边缘或高频按压区域）。

排线与连接问题：触摸屏与主板的连接排线（柔性电路板/FPC）长期弯折后易出现虚焊、氧化或插头松动，导致局部信号传输中断。

软件/校准异常：长期使用后触摸坐标校准数据偏移，或系统缓存错误，可能误判触摸区域（通常伴随全屏偶发失灵）。
环境干扰：油污、水渍附着在失灵区域表面（如操作时手部油脂残留），或静电积累（未接地环境）影响信号传递。

二、维修关键步骤
1. 基础排查与清洁

断开电源后，用软布蘸取少量电子设备专用酒精（或纯净水），轻擦失灵区域表面，清除油污、指纹或水渍（避免液体渗入屏幕缝隙）。若为电容屏，可尝试用干净棉手套点击失灵点，排除静电干扰。观察屏幕是否有明显划痕、裂痕或局部凹陷（可能伴随导电层损伤）。

2. 检查排线与连接
打开触摸屏后盖（需专业工具，避免暴力拆卸），重点检查触摸排线与主板的连接插头：
观察插头金属触点是否氧化（发黑/发绿）、松动（轻轻晃动排线测试失灵是否变化）；
重新插拔排线并固定卡扣，确保接触紧密；
若排线有折痕或外皮破损，需更换同规格排线（力士乐原厂或兼容型号）。

3. 硬件深度检测
若排线正常，需进一步检测触摸传感器：
用万用表测量触摸区域对应位置的供电电压（通常为3.3V/5V，具体参考型号手册），若电压异常（如低于3V），可能是内部FPC线路断路或触控IC损坏；
非专业人员可通过“分段测试法”——用导电笔轻触失灵区域边缘，观察是否能触发微弱响应（如偶尔跳转），定位具体损坏点位；
若怀疑触控IC或主板电路故障（如电容屏的驱动芯片虚焊），建议联系力士乐授权维修点，通过专业仪器（如电容阻抗测试仪）检测。

4. 软件修复

备份当前画面程序后，进入触摸屏系统设置（路径通常为“系统维护→触摸设置→重新校准”），执行触摸坐标校准；若问题持续，可尝试恢复出厂设置（需提前导出重要数据）。

三、注意事项
局部失灵若由硬件损伤（如导电层断裂）导致，通常需更换触摸传感器组件（成本较高但更可靠）；
维修后避免用尖锐物点击屏幕，定期清洁并检查排线固定状态；
若自行排查无果，优先联系力士乐官方售后（提供型号序列号），避免非专业操作扩大故障范围。
