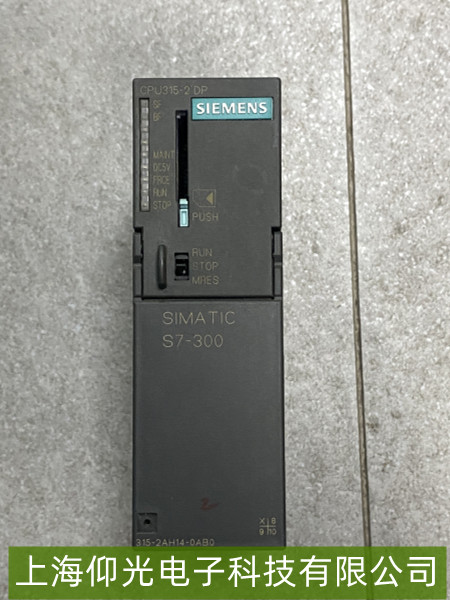

西门子SIMATIC S7-300 CPU模块通讯中断故障维修指南
西门子S7-300 CPU模块作为工业自动化控制系统的核心，通讯中断故障（如PROFIBUS DP网络断连、MPI/PROFINET通讯失败、模块无响应等）会直接影响生产线的稳定运行。以下从故障现象、排查步骤及维修方法展开说明。
通讯中断通常表现为：HMI/PLC无法读写CPU数据（如变量无更新）、编程软件（STEP 7）无法在线连接CPU、DP从站（如ET200、变频器）掉站报警（如“DP从站丢失”）、CPU面板指示灯异常（如BF/FRCE灯红色闪烁或常亮）。
基础硬件检查
模块状态：观察CPU及通讯模块（如CP343-1用于以太网，CP342-5用于PROFIBUS）的指示灯——BF（总线故障）红闪表示通讯协议错误，SF（系统故障）红亮可能为硬件损坏，LINK/ACT灯（DP/以太网模块）不亮则物理链路未通。
接线与端子：检查通讯线缆（如PROFIBUS DP的紫色双绞线、以太网的RJ45线）是否松动、破损或接反（如DP插头的终端电阻开关位置错误，首尾站需拨至“ON”，中间站拨至“OFF”）。
电源供应：确认CPU及通讯模块的24V DC供电正常（电压范围20.4~28.8V），电源模块输出稳定无波动。
通讯参数与配置验证
协议与地址：核对CPU及从站的通讯协议（如PROFIBUS DP地址是否唯一，PROFINET的IP地址是否冲突），STEP 7中组态的波特率（如DP默认1.5Mbps）、站地址需与硬件完全一致。
模块兼容性：检查通讯模块（如CP343-1）固件版本是否与CPU兼容（旧版本可能不支持新功能），可通过STEP 7在线更新固件。
环境与干扰排查
电磁干扰：通讯线缆是否与动力电缆（如380V动力线）平行敷设（需保持≥20cm间距），是否未使用屏蔽双绞线或屏蔽层未可靠接地（单端接地，避免形成回路）。
温度与湿度：CPU模块工作环境温度需在0~60℃（特殊型号可能更严苛），湿度≤95%（无凝露），高温或潮湿可能导致电子元件性能下降。
三、深度维修方法
硬件替换测试
若怀疑CPU或通讯模块损坏（如指示灯无规律闪烁、更换线缆后仍无通讯），可用同型号备件替换测试（如将故障CP342-5模块换至其他正常站点，确认是否为模块本身故障）。
通讯链路诊断
使用西门子专用工具（如“PRONETA”网络分析仪）检测PROFIBUS DP网络的拓扑结构、终端电阻状态及信号质量（如信号衰减是否超限）；对于以太网通讯，通过“Ping”命令测试CPU IP地址是否可达，或通过STEP 7的“诊断缓冲区”查看具体错误代码（如“16#100C”表示DP从站响应超时）。
软件与参数修复
若因组态错误导致中断（如STEP 7中删除了从站但未下载配置），需重新下载正确的项目程序至CPU；若通讯模块参数（如DP的“波特率自动识别”未启用），需手动匹配参数并下载。
四、预防与维护建议
定期检查通讯线缆的屏蔽层接地及物理连接（建议每季度一次）；
避免CPU长时间高温运行（清理散热孔灰尘，确保通风良好）；
修改通讯参数（如IP地址、DP地址）后必须下载配置并重启CPU；
备份项目程序及硬件配置（通过STEP 7的“存储卡”或“在线备份”功能）。
