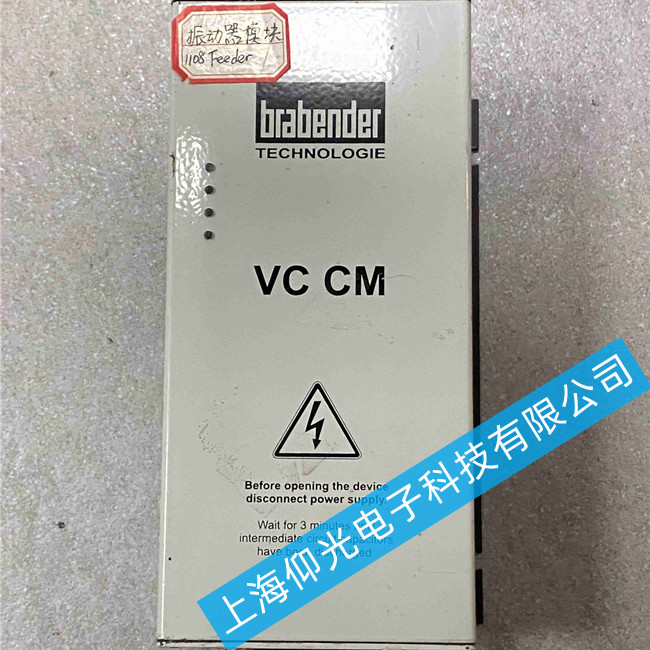

布拉本达振动器模块维修ISC-VC指示灯不亮故障维修
一、故障现象描述
布拉本达振动器模块ISC-VC指示灯不亮，通电后设备无任何反应，这是工业设备中常见的电源故障现象。该故障通常表现为模块指示灯完全不亮，设备无法启动或工作异常。
二、故障原因分析
1. 电源供电问题
主电源未接通：总开关或断路器未打开，电源线连接松动或损坏
模块供电异常：电源模块损坏、输出端子松动或保险丝熔断
背板总线无电：CPU或电源模块未向背板提供5V或24V直流电源
2. 内部连接故障
焊接点虚焊：电源接口与线路板连接的焊接点因热胀冷缩出现虚焊，形成高阻接触（电阻>10Ω），无法为指示灯和核心电路供电
内部导线断裂：连接电源转换部件与主板的内部导线（多为0.1mm²的多股铜线）因弯折疲劳出现局部断裂，导致电流无法通过
绝缘层破损：导线绝缘层被内部金属件划破，可能引发短路，导致保护电路动作切断电源
3. 保护电路触发
过压保护动作：因电网电压骤升（如雷击导致电压达300V以上），压敏电阻击穿短路，保险丝熔断
过流保护触发：因内部电路短路（如电容击穿），自恢复保险丝电阻从0.1Ω增至10kΩ，阻断电流传输
电源管理芯片故障：芯片因静电击穿或外围元件老化容量下降，导致输出电压纹波过大，触发欠压保护
4. 模块本身故障
模块硬件损坏：因过压、过流、雷击或元件老化导致内部电路损坏
指示灯损坏：LED本身故障（较为罕见）
三、故障排查步骤
第一步：检查电源与供电
确认给整个系统供电的主电源开关已合上
检查电源模块的输入/输出指示灯是否正常
使用万用表测量电源模块的输出电压是否在额定范围内（如24VDC）
检查保险丝是否烧断，必要时更换
第二步：检查安装与连接
断电后，用力将模块重新按压，确保其与背板或底座紧密连接
检查所有相关的电源接线和通信电缆是否牢固
检查电源接口是否松动，针脚是否变形
第三步：内部连接检查
检查电源接口焊接点是否虚焊，用助焊剂重新焊接固定
检查内部导线是否有断裂或绝缘层破损
用万用表测量导线电阻，应<0.5Ω，确保电能传输无阻
