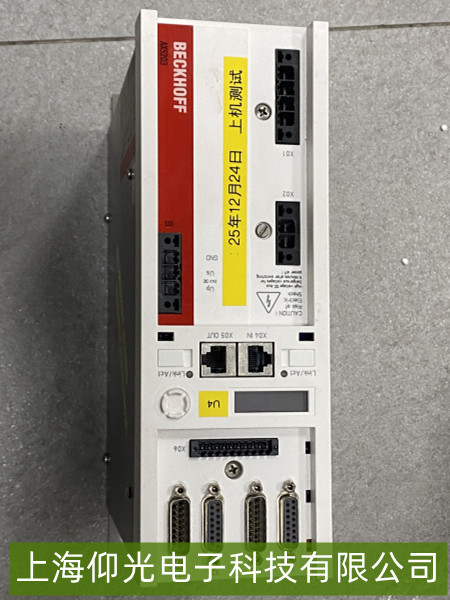

深度解析倍福AX5203伺服驱动器电机过载故障维修

一、故障表现与快速诊断

当AX5203倍福驱动器出现电机过载故障时，最直观的表现是驱动器面板会亮起红色故障指示灯（通常为F3或F4代码，对应过流/过载保护），同时电机可能出现以下异常：转速突然下降、运行时伴随异常振动或噪音，严重时直接停机保护。此时应立即切断电源，防止故障扩大。

二、核心故障原因分层解析

机械负载异常
典型问题：机械传动系统卡滞（如丝杆咬死、导轨润滑不足）、负载突变（如加工工件超重）或机械共振。例如，当丝杆传动中进入金属碎屑导致摩擦阻力骤增时，电机需输出超额定扭矩维持运转。
检测方法：手动盘动负载轴（断电状态下）感受阻力是否均匀；使用扭矩仪测量实际负载扭矩是否超过电机额定值。

电气参数失配
关键参数：驱动器内设置的电机额定电流（通常为电机铭牌值的1.2-1.5倍）、动态过载系数（默认值可能不适合高惯性负载）。若参数设置过低，正常运行时也可能触发保护。
调试要点：通过驱动器调试软件（如TwinCAT）检查"Motor Data"中的额定电流值是否与电机铭牌一致，并适当调整"Overload Limit"参数（建议初始值设为150%额定电流，持续1分钟）。

散热系统失效
典型故障：驱动器散热风扇积灰堵塞（常见于工业粉尘环境）、散热器翅片被油污覆盖，导致IPM模块结温超过85℃阈值。实测数据显示，当环境温度超过40℃时，过载保护阈值可能提前触发。
维护方案：每季度清理散热通道，用压缩空气反吹风扇；检查散热片温度（正常运行时表面温度应低于60℃）。

偶发性干扰
特殊案例：强电磁干扰导致电流采样信号畸变，或编码器反馈异常引发驱动器误判。可通过示波器检测驱动器输入电源纹波（应<5%）及编码器信号质量。

三、系统性维修流程
故障复位与安全检查
断开电源10分钟释放电容残余电压，通过驱动器面板长按"Reset"键清除故障代码，但需先排除根本原因否则会立即复现。

分级排查策略
第一步：用万用表检测电机三相绕组电阻（三相平衡度误差应<5%）及绝缘电阻（>100MΩ）；
第二步：空载运行测试（脱开机械负载观察是否仍报过载）；
第三步：逐步加载测试，记录触发过载时的实际电流曲线（通过驱动器内置录波功能）。

深度参数优化
调整动态响应参数：将"Torque Slope"（转矩斜坡）从默认值100%/ms调整为300%/ms以减小启动冲击；
启用智能保护功能：开启"Electronic Thermal"电子热保护功能，根据负载特性自动调节过载阈值。
