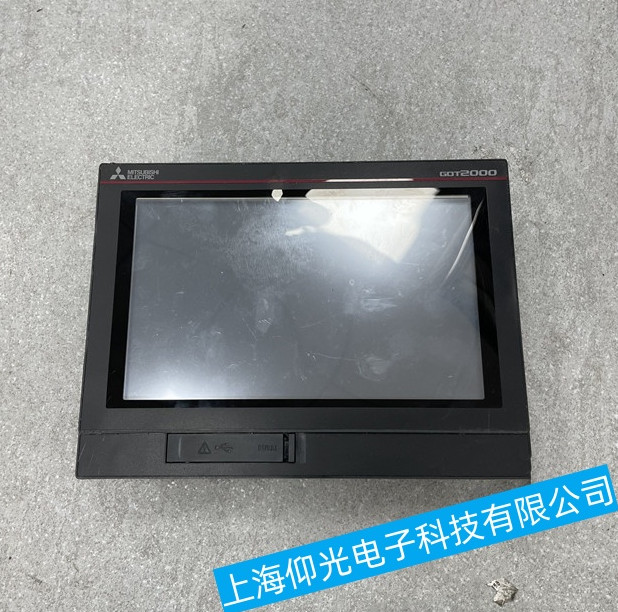

三菱GT2000触摸屏显示花屏乱码维修攻略大公开
三菱GT2000触摸屏作为工业人机交互核心设备，若出现花屏、乱码问题，会直接影响操作与监控效率。以下是系统化的维修攻略，覆盖常见原因及精准解决方法。
一、快速排查基础问题
断电重启与外观检查
立即断开触摸屏电源（等待30秒以上确保电容放电），重新上电观察是否恢复正常（偶发性干扰可能导致短暂花屏）。同时检查屏幕表面是否有物理损伤（如裂痕、挤压痕迹），外壳是否因撞击变形导致内部排线松动。
连接线与接口检测
检查触摸屏与PLC/主机的连接线缆（如RS485、以太网或专用通讯线），确认插头无松动、氧化或弯针（重新插拔并用力晃动线缆，观察花屏是否复现）。若线缆有破损、老化，需更换原厂或规格匹配的线缆。
二、常见故障原因与针对性维修
1. 排线或屏幕硬件故障
排线松动/断裂：GT2000的屏幕与主板通过柔性排线连接，长期震动或插拔可能导致排线接触不良。维修时需拆开后盖（注意防静电），检查排线接口是否完全插入卡槽，若松动则重新固定；若排线有折痕或断裂，需更换同型号排线。
液晶面板损坏：若排线正常但屏幕仍花屏（如局部条纹、色块缺失），可能是液晶面板老化或受外力损伤（如挤压、高温）。需更换原厂屏幕总成（非专业人员不建议自行更换，避免损坏其他组件）。
2. 显示驱动或固件异常
驱动程序冲突：触摸屏内部显示驱动芯片（如GPU或显存模块）故障可能导致信号处理错误。可尝试恢复出厂设置（通过设置菜单或组合键进入恢复模式），若无效则可能是驱动芯片损坏，需专业维修或更换主板模块。
固件版本问题：旧版本固件可能存在兼容性缺陷（如与特定PLC通讯时显示异常）。登录三菱官网下载GT2000最新固件，通过USB或SD卡升级（升级前备份参数，避免数据丢失）。
3. 电磁干扰或电源问题
外部干扰：若触摸屏附近有变频器、大功率电机等强电磁设备，干扰信号可能导致显示异常。解决方法：将触摸屏远离干扰源（距离≥50cm），或为屏幕增加金属屏蔽罩并可靠接地。
电源不稳定：输入电压波动（如低于200V或高于240V）或电源适配器故障可能导致供电不足，影响屏幕驱动。用万用表检测输入电压（需在220V±10%范围内），若电源适配器输出异常（如标称24V输出仅20V），需更换适配器。
三、维修后验证与预防建议
维修完成后，上电测试：先进入纯色背景界面（如黑屏）观察是否有残影或条纹，再切换至正常操作界面检查文字、图标显示是否清晰。操作触摸功能，确认无漂移或失灵。
日常预防：定期清洁屏幕（用软布+中性清洁剂，避免酒精腐蚀），避免长时间高温环境（＞50℃）或潮湿环境（湿度＞80%）；连接线缆固定牢固，避免频繁插拔；定期备份触摸屏参数（通过三菱编程软件GT Designer3导出）。
