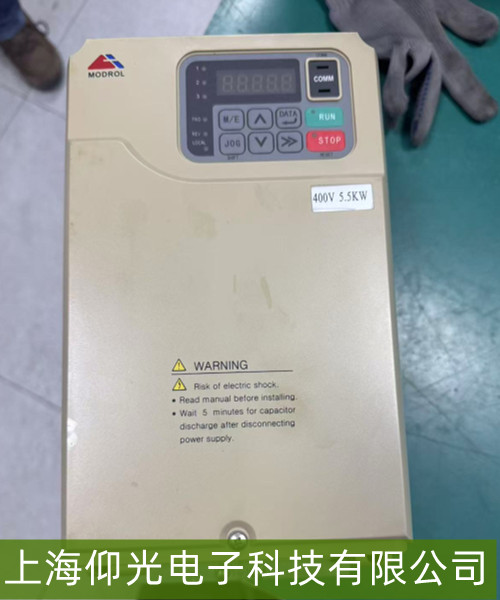

蒙德变频器短路故障维修指南
蒙德变频器出现短路故障（常见故障代码如OC、SC等，具体以机型手册为准）时，需快速定位短路点并针对性修复，避免扩大损坏。以下是系统化的维修步骤：
一、安全断电与初步检查
立即断电：发现短路故障后，第一时间切断变频器输入电源（断开空气开关或断路器），并等待10分钟以上，待内部电容充分放电（可用万用表检测直流母线电压降至安全值，通常＜36V）。
二、短路原因定位
短路故障可能源于内部电路或外部负载，需逐步排查：
1. 内部关键部件检测
整流模块与逆变模块（IGBT）：用万用表二极管档测量整流桥正向/反向压降（正常值约0.4~0.6V，反向无穷大），若压降异常（如短路压降为0）或逆变模块IGBT桥臂击穿（导通电阻异常小），则需更换对应模块。
驱动电路：检查IGBT驱动光耦或驱动芯片是否损坏（如驱动信号异常会导致IGBT误导通短路），可通过测量驱动电压（正常约15~20V）或替换可疑元件判断。
直流母线电容：观察电容外观是否有鼓包、漏液，用万用表检测电容容量（与标称值偏差＞20%需更换），电容失效可能导致母线电压波动引发短路。
2. 外部负载与接线排查
电机及电缆：断开变频器输出端（确保电机与变频器完全隔离），空载启动变频器（若故障消失，则短路点在外部）。检查电机绕组是否短路（用绝缘电阻表测相间/对地电阻，正常应＞0.5MΩ），或输出电缆是否破损、接地（如电缆被金属划破导致相间短路）。
接线错误：确认电机接线（如三角形/星形接法）与变频器参数设置一致，避免因接线错误导致相间短路；检查接地线是否可靠（接地电阻＜4Ω），虚接可能引发漏电或短路假象。
三、维修与测试
更换损坏元件：根据检测结果，更换故障的整流/逆变模块、驱动芯片、电容等（需选用原厂或参数一致的配件），焊接时注意防静电（佩戴防静电手环）。
参数复位与调试：维修后恢复变频器出厂参数（或参考原参数重新设置），逐步上调输出频率测试（如从5Hz开始，观察电流是否平稳），确认无短路报警后再带载运行。
保护功能验证：测试变频器的过流保护、短路保护功能是否正常（可通过短时模拟过载观察是否及时跳闸）。
