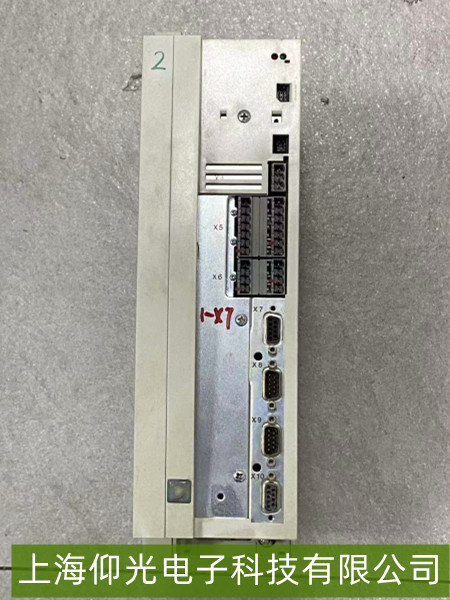

伦茨伺服驱动器报警“ERR24 过电流”故障维修指南
伦茨伺服驱动器报警“ERR24 过电流”是常见故障之一，通常表明驱动器输出电流超过安全阈值，可能损坏功率模块或电机。以下是快速定位与维修的实用指南。
“ERR24”报警的常见诱因包括：
负载异常：电机堵转（如机械卡死）、负载突变（如突然加减速）、负载惯量过大（如重型设备未匹配合适驱动器）。
驱动器参数设置不当：电流限幅值设置过低、加速/减速时间过短（导致电流冲击）、电机额定参数（如额定电流、功率）与驱动器配置不匹配。
硬件故障：驱动器内部功率模块（如IGBT）短路、输出电缆或电机绕组短路、电流检测电路（如采样电阻、运放）漂移或损坏。
环境或散热问题：驱动器过热（散热风扇故障或通风不良），导致热保护连带触发过流保护。
二、分步维修步骤
1. 基础排查：负载与机械状态
操作：断开驱动器与电机的连接（确保安全），手动转动电机轴（若有机械负载），检查是否卡死或阻力过大（如轴承损坏、皮带过紧）。若电机无法自由转动，需修复机械故障（如清理卡滞物、润滑轴承）；若负载正常，重新连接后观察报警是否复现。
2. 检查参数设置
操作：通过驱动器操作面板或上位机软件，检查以下参数：
电流限幅值：确认是否低于电机额定电流（通常驱动器默认值需≥电机额定电流的1.2倍）；
加速/减速时间：若设置过短（如小于0.5秒），电流冲击会导致过流，建议调整为1-3秒（根据负载惯性调整）；
电机匹配参数：核对驱动器中设置的电机额定电流、功率、极数是否与实际电机铭牌一致（错误配置会导致电流计算偏差）。
3. 检测硬件与电路
操作：若参数正常但报警仍存在，需排查硬件：
短路检测：用万用表测量电机绕组（U/V/W三相间及对地）电阻（正常应为几欧姆至几十欧姆，若接近0Ω则绕组短路）；检查输出电缆是否有破损、绝缘层老化（短路点会导致大电流）；
功率模块与散热：观察驱动器散热风扇是否运转（听声音或触摸风扇叶片），清理散热孔灰尘（堵塞会导致IGBT过热，间接触发过流保护）；若驱动器有温度传感器，检查散热片温度（过热需改善通风或更换风扇）；
电流检测电路：专业维修中，可检测驱动器主板的电流采样电阻（是否阻值漂移）或运放电路（是否信号异常），但此步骤需电子基础，建议联系厂家技术支持。
4. 复位与验证
操作：完成上述排查并修复后，断电重启驱动器，重新设置参数（若调整过），逐步测试电机运行（先低速、短时运行，观察电流反馈是否稳定）。若报警不再出现，说明故障已解决。
