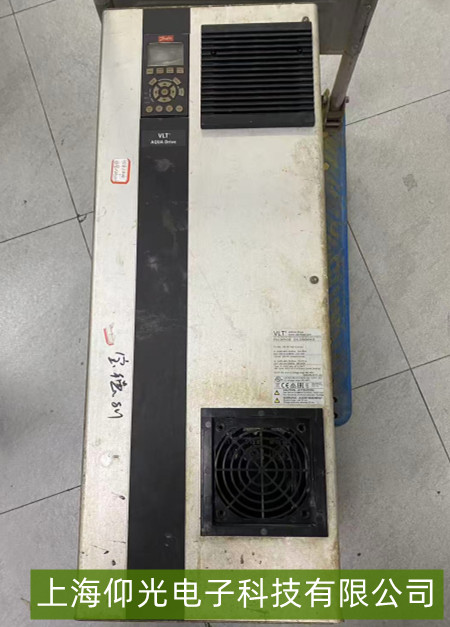

丹佛斯VLT 4000变频器输出频率不稳故障维修方法
丹佛斯VLT 4000变频器输出频率不稳（如频率波动、设定值与实际值偏差大、运行中突然跳变），会直接影响电机转速稳定性，进而影响生产设备（如传送带、风机、泵类）的正常运行。以下是系统性故障排查与维修方法：
一、常见故障原因分析
外部干扰：变频器控制信号线（如模拟量给定信号线）与强电线路（如动力线、接触器线）平行敷设或距离过近，导致电磁干扰；现场大功率设备（如电焊机、变频器群）产生的电磁噪声影响控制信号稳定性。
参数设置不当：关键参数（如“频率给定源选择”“PID调节参数”“加速/减速时间”）未根据负载特性调整，或默认参数与实际工况不匹配；最小/最大频率限制设置冲突。
硬件故障：控制板上的模拟量输入电路（如AI1/AI2端口）元件老化、焊点虚焊，导致给定信号采集误差；电流/电压检测传感器（如霍尔传感器）故障，反馈信号异常；电源模块供电不稳定（如+10V基准电压漂移）。
负载波动：电机所驱动的机械负载（如输送带物料不均、风机风门开度变化）突然变化，超出变频器动态调节能力；电机或机械传动部分（如轴承磨损、皮带打滑）存在异常阻力。
二、维修步骤与方法
基础排查：
观察频率波动规律（如是否随负载变化、是否随机跳变），记录波动范围（如设定50Hz时实际在45~55Hz间晃动）。
检查变频器运行环境（如温度是否过高＞50℃、是否有强振动源），清理散热风扇灰尘，确保通风良好。
抗干扰处理：
分离控制信号线与动力线（保持≥30cm间距），控制线采用屏蔽双绞线并单端接地（屏蔽层接变频器PE端）；检查附近是否有大功率设备干扰，必要时增加隔离器或滤波器。
确认模拟量给定信号类型（如0~10V/4~20mA）与变频器输入设置一致（通过参数“AI1类型”选择），避免信号类型不匹配导致采集误差。
参数调整：
检查“频率给定源”（如参数“Ref1 Select”）是否与实际控制信号匹配；调整“加速/减速时间”（参数“Accel Time”“Decel Time”），避免时间过短导致动态调节剧烈（建议根据负载惯性调整至5~30秒）。
若使用PID控制（如恒压供水），检查PID参数（比例P、积分I、微分D）是否过激（如P值过大易振荡），可逐步减小P值并增大I值，观察频率稳定性。
硬件检测与更换：
使用万用表检测模拟量输入端口电压（如0~10V信号对应0~10V输入），对比变频器显示值是否一致（偏差＞5%需检查电路）；检查控制板上的电容、电阻是否有鼓包、烧焦痕迹，重点排查模拟量处理芯片周边元件。
用示波器检测+10V基准电压（正常应为10V±0.5V），若漂移需更换电源模块；若怀疑传感器（如电流传感器）故障，测量其输出信号（如4~20mA对应电流值）是否与实际负载匹配。
负载与信号源检查：
检查电机负载是否异常（如机械卡阻、传动带过松），必要时修复机械部分；测试外部给定信号（如电位器阻值是否线性、PLC输出模块是否稳定），更换故障信号源。
