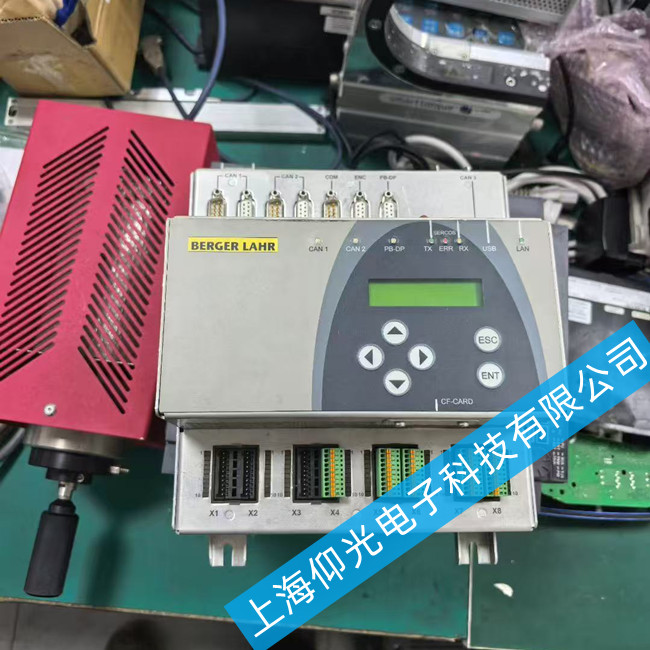

百格拉控制器维修BLC382TCPU1S LX800常见故障维修
百格拉控制器常见故障类型及维修方法
故障1：上电无反应（指示灯全灭/仅电源灯微亮）
现象描述：接通电源后，控制器面板无任何指示灯亮起，或仅电源指示灯呈微弱红色（正常应为绿色常亮），触摸外壳无发热，系统完全无法启动。
可能原因：
电源模块故障：输入电源（通常为24V DC或220V AC转内部直流）不稳定、电源模块内部电容击穿、保险丝熔断；
主板供电电路损坏：CPU核心供电电路（如5V/3.3V稳压芯片）短路或开路；
外部电源问题：供电线缆接触不良、电源适配器输出参数不匹配。
诊断与维修步骤：
检查外部电源：用万用表测量输入电压（如24V DC输入端），确认是否在标定范围（±10%容差）；检查电源线缆接头是否氧化、松动；
检测电源模块：拆开控制器外壳（需断电并放电），观察电源模块是否有烧焦痕迹、鼓包电容；用万用表测量模块输出端（如+5V、+12V、+3.3V）是否正常——若某一路输出为0V，则对应电路故障；
排查保险丝：多数控制器内置自恢复保险丝或玻璃管保险丝，检查是否熔断（熔断后需更换同规格保险丝，并排查短路点）；
主板供电芯片检测：若电源模块输出正常但主板仍无反应，可能是核心供电芯片（如LM2596、TPS5430等）损坏，需用示波器检测芯片输入/输出波形，或直接更换同型号芯片。
故障2：系统启动后死机/程序无响应（CPU指示灯异常闪烁）
现象描述：控制器能上电（电源灯绿灯亮），但CPU指示灯（通常为黄色或红色）呈现规律性快速闪烁（如每秒2-3次），或长时间保持常亮不熄灭；触摸屏/上位机无法与控制器通信，程序无法下载或运行中突然卡死。
可能原因：
CPU过热或硬件损坏：散热风扇故障导致芯片过热，或CPU内部焊点脱焊、缓存芯片故障；
程序或参数错误：用户程序存在逻辑死循环、变量溢出，或存储芯片（如Flash、EEPROM）数据损坏；
电磁干扰：附近大功率设备（如变频器、电焊机）产生高频干扰，影响CPU正常运算；
内存不足：程序容量超过控制器存储限制，导致运行崩溃。
诊断与维修步骤：
观察散热状态：检查CPU散热风扇是否转动（听声音/观察叶片），触摸散热片温度（正常应微温，若烫手则散热不良）；清理散热片灰尘，重新涂抹导热硅脂；
复位与初始化：尝试长按控制器“复位键”（通常为5-10秒）恢复出厂设置，或通过上位机软件执行“冷启动”；若问题依旧，备份数据后对存储芯片进行格式化（需专业工具）；
检测电磁环境：用示波器检测CPU供电线或通信线的噪声波形（正常应为平滑直流/低频信号，若出现高频毛刺则存在干扰）；将控制器远离干扰源，或增加屏蔽接地（如屏蔽电缆、接地铜排）；
程序诊断：通过编程软件连接控制器（若能短暂通信），查看错误日志（如“内存溢出”“任务超时”等提示）；简化程序逻辑（逐步注释部分代码），定位引发死机的功能块；
故障3：通信中断（无法与上位机/其他模块连接）
现象描述：控制器与其他设备（如PLC、HMI、伺服驱动器）的通信异常，表现为上位机软件提示“连接超时”“无响应”，或伺服轴报“通信丢失”错误；通信指示灯（如ETH/RX/TX灯）不亮或闪烁无规律。
可能原因：
通信接口硬件故障：网口（RJ45）、串口（RS485/232）的物理层损坏（如芯片引脚虚焊、网线接口氧化）；
通信参数配置错误：IP地址冲突、波特率/协议不匹配（如EtherCAT设置为PROFINET）；
通信线缆问题：线缆破损、接头松动，或未使用屏蔽双绞线（抗干扰能力差）；
驱动程序/固件版本不兼容：控制器固件过旧，或上位机软件未更新至支持当前型号的版本。
百格拉伺服驱动器维修：炸可控硅，无显示，模块炸，开不了机维修，变频器无输出，无电压，变频器冒烟，变频器异响，变频器报警，通讯不上，带不动负载，电机不转，电机抖动,面板显示’E’面板无显示，驱动板烧，驱动电路坏，电压输出不平衡，运行几分钟报过流.缺相、过流、过压、欠压、过热、过载、接地,报错，故障报警等等故障报警维修。
