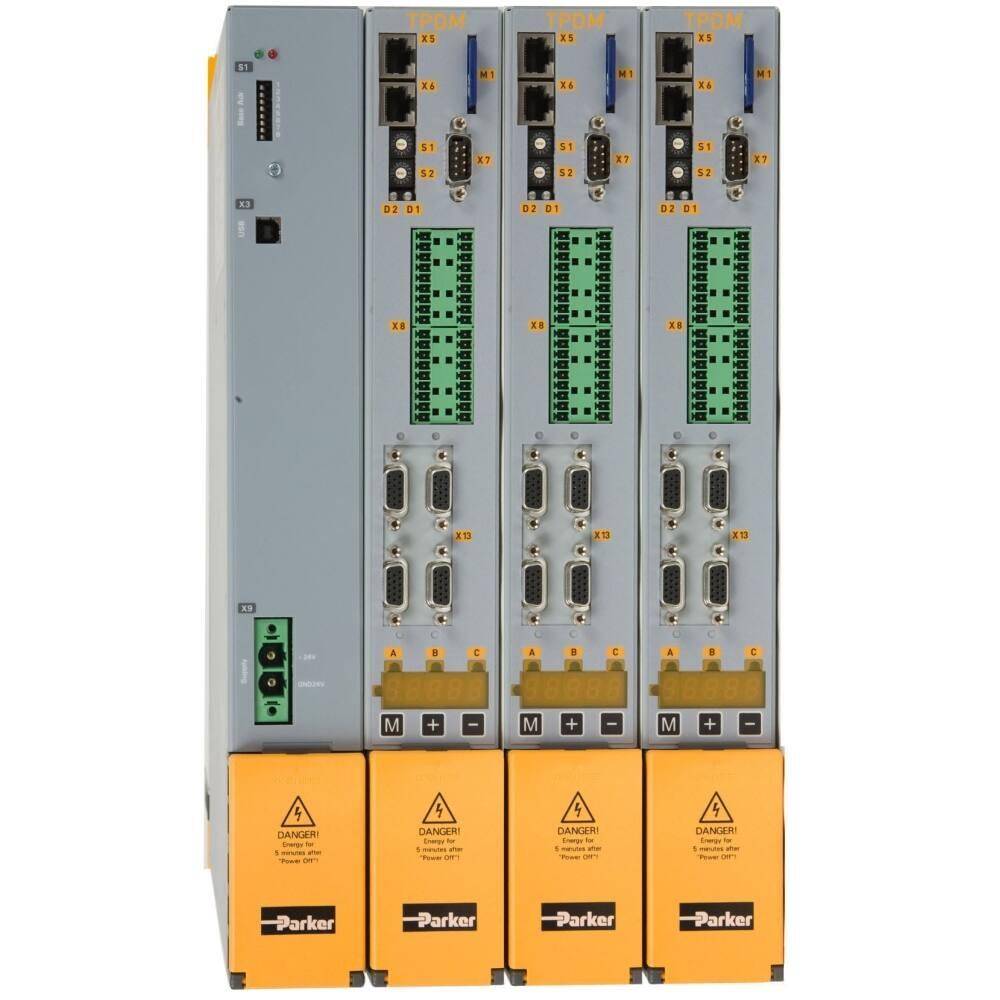

一、过流故障代码与原理分析

1. 故障代码识别

• 常见过流报警：
  • F001：主回路过流（电流超过额定值 200%）
  • F002：IGBT 模块过流（短路保护触发）
  • F004：接地故障（电流泄漏至地）
• 报警时状态：
  驱动器红色指示灯常亮，面板显示对应故障代码，电机可能突然停机或抖动。

2. 过流本质原因

• 电流环失控：负载突变、电机堵转导致电流急剧上升；
• 硬件短路：IGBT 模块击穿、电缆绝缘破损；
• 参数异常：电流限幅设置过低、PID 调节不当引发震荡。

二、负载与机械系统排查

1. 机械阻力检测

• 手动盘车测试：
  断开驱动器与电机连接，手动旋转电机轴，正常应无卡顿（阻力矩 < 0.1N・m）。若盘车困难：
  • 检查联轴器是否偏心（同轴度误差 > 0.05mm 需调整）；
  • 轴承是否异响（润滑脂干涸时需补充 KLUBER NBU 15）。
• 负载惯量匹配：
  计算负载惯量（J=GD²/4），应≤电机惯量的 5 倍。若惯量过大，需修改 P2.08（惯量比参数）或增加减速比。

2. 运行状态监测

• 带载测试：
  用 DriveStudio 软件监控实时电流：
  • 空载时电流应 < 额定值 10%（如电机额定 32A，空载电流 < 3.2A）；
  • 加载后电流平稳上升，若突变超过限幅值（P2.07 默认 150%），说明负载突变。

三、功率电路深度检测

1. IGBT 模块与主回路排查

• 模块静态测试：
  用万用表二极管档测量模块三相 U/V/W 与 DC+/DC - 之间的阻值：

  测试方向	正常阻值（二极管档）	故障表现（异常阻值）
  U→DC+	0.3~0.7V（正向）	<0.1V（击穿）
  U→DC-	无穷大（反向）	<100Ω（短路）
  U→V/W	无穷大	<1kΩ（相间短路）



  • 若模块击穿，需更换同型号 IGBT（如 FF450R12ME4），并检查驱动板是否同步损坏。
• 主回路电缆检测：
  用兆欧表测量电缆绝缘电阻（≥10MΩ），重点检查：
  • 电机动力线是否破皮接地（尤其是线槽转弯处）；
  • 端子排螺丝是否松动（M6 螺丝力矩需达 8~10N・m）。

2. 驱动板与电流采样电路

• 驱动波形检测：
  拆下 IGBT 模块，给驱动板通电，用示波器测量 6 路驱动信号（G/E 端子）：
  • 正常为 15V 方波（频率约 10kHz），死区时间≥2μs；
  • 若某路波形缺失或畸变，更换对应驱动 IC（如 IR2130）及周边电阻（10Ω/2W）。
• 电流传感器校准：
  • 霍尔传感器（如 LA 55-P）检测：通入 10A 电流，输出电压应为 2.5V±0.1V（±5V 供电时）；
  • 若偏差 > 5%，调整 P4.01（电流偏移补偿）或更换传感器。

四、参数配置与功能优化

1. 电流环参数调整

2. 保护功能验证

• 模拟过流测试：
  1. 设置 P9.10=1（使能测试模式）；
  2. 给驱动器通入 50% 额定电流，逐步升高至 150%，观察是否在 P2.07 设定值时报警；
  3. 若提前报警，检查电流采样精度（P4.00 需校准为 1.000）。

五、典型过流故障维修案例

案例 1：电机堵转引发 F001

• 故障现象：
  启动后电机转动 3 秒即报 F001，面板显示电流达 75A（额定 32A）。
• 排查过程：
  • 手动盘车发现电机轴卡死，拆开端盖发现轴承保持架碎裂（润滑脂碳化）；
  • 更换 6205-ZZ 轴承并补充润滑脂后，空载电流降至 2.1A，带载运行正常。

案例 2：IGBT 模块击穿导致 F002

• 故障现象：
  通电后未启动即报 F002，测量 U 相与 DC - 之间阻值为 0.3Ω（正常无穷大）。
• 维修步骤：
  1. 更换 IGBT 模块后，检测驱动板 V 相驱动信号缺失；
  2. 发现驱动电阻 R17（10Ω）烧断，更换后驱动波形恢复正常；
  3. 重新配置 P2 组电机参数，故障排除。

六、预防与维护措施

1. 电流监控与预警：
   • 通过 DriveStudio 设置电流阈值报警（如超过额定值 120% 时输出 DO 信号）；
   • 加装电流变送器（如 PA2000）实时监测三相电流，异常时联动停机。
2. 环境与散热管理：
   • 确保驱动器安装间距≥50mm，风扇入口滤网每周清理（压降 > 50Pa 时更换）；
   • 环境温度超过 40℃时加装强制风冷（风速≥2m/s），避免 IGBT 过热降额。
3. 预防性测试：
   • 每季度用示波器检查驱动波形对称性（各相差异≤5%）；
   • 每年测量 DC 母线电容容量（4700μF/450V 电容，容量下降≥15% 时更换）。

七、安全操作与专业支持

1. 高压操作规范：
   • 维修前断开主电源，等待 DC 母线电压降至 36V 以下（用万用表确认）；
   • 更换 IGBT 模块时，需确保散热面涂抹导热硅脂（厚度≤0.1mm），避免热阻过大。
2. 技术支持准备：
   联系派克售后时需提供：
   • 故障代码及发生时的运行参数（如电流、转速）；
   • 驱动器硬件版本（查看铭牌 “HW Ver”）及参数备份文件；
   • 示波器捕捉的过流瞬间波形（电流上升斜率 > 50A/ms 可能为短路）。
