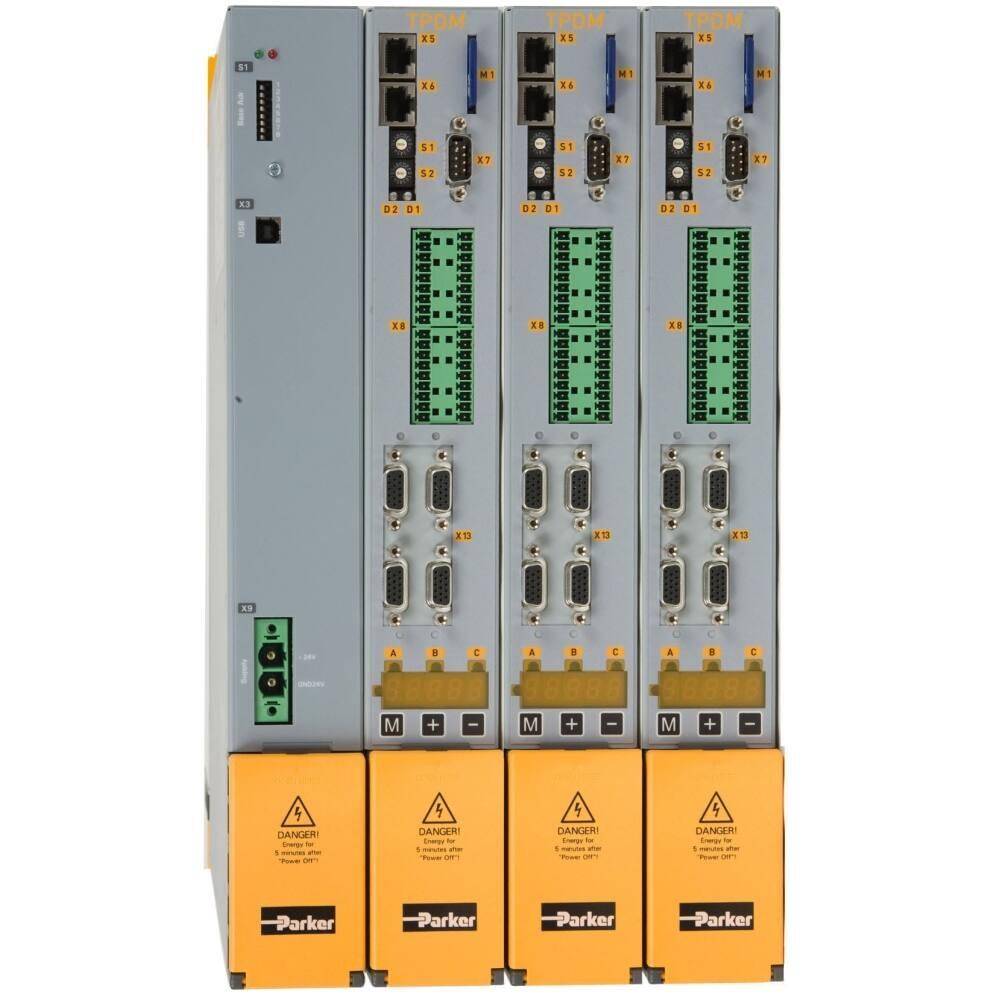

一、故障原因分析

1. 电源输入异常

• 电网波动：
  输入电压超过额定范围（380V±10%），长期过压会导致模块击穿。
• 浪涌冲击：
  电网中大型设备启停产生的浪涌电压（可达数千伏），可能击穿 IGBT 模块。

2. 驱动电路故障

• 栅极驱动异常：
  驱动信号电压不足（正常 15V±0.5V）或波形畸变，导致 IGBT 开关不同步。
• 驱动 IC 损坏：
  如 IR2130 等驱动芯片故障，输出错误信号使模块过流。

3. 负载短路或过载

• 电机绕组短路：
  电机三相绕组间绝缘电阻 < 0.5MΩ，导致驱动器输出短路。
• 机械卡死：
  负载阻力过大（如联轴器卡死），电机堵转使电流超过模块承受能力（如模块额定电流 100A，堵转电流可能达 300A 以上）。

4. 散热系统失效

• 散热器堵塞：
  散热片积灰导致热阻增加（正常热阻≤0.1℃/W），模块温度超过 125℃时易炸裂。
• 风扇故障：
  冷却风扇转速不足（正常≥3000rpm），无法及时散热。

5. 模块自身老化

• IGBT 寿命耗尽：
  模块长期使用后（一般 5~8 年），内部芯片和焊点老化，耐压和电流承载能力下降。

二、维修步骤与操作

1. 安全断电与现场保护

• 操作要求：
  1. 断开主电源，等待 10 分钟让 DC 母线电容放电（用万用表确认电压 < 36V）。
  2. 拍照记录炸裂模块位置及周边元件烧蚀情况，保留碎片用于分析型号。

2. 外观检查与初步判断

• 重点观察：
  • 炸裂模块表面是否有烧黑痕迹（判断过流点）。
  • 驱动板上是否有电容鼓包（如 100μF/25V 电解电容）或电阻烧焦（如 10Ω/5W 限流电阻）。
  • 散热器表面温度是否异常（正常运行时≤70℃）。

3. 电路检测流程

4. 模块更换操作

1. 拆卸步骤：
   • 松开散热器固定螺丝（力矩 8~10N・m），取下损坏模块。
   • 清理散热片表面残留的导热硅脂（用酒精棉擦拭）。
2. 安装要点：
   • 新模块型号需与原型号完全一致（如 FF450R12ME4）。
   • 涂抹导热硅脂（厚度 0.1~0.2mm，导热系数≥2.0W/m・K）。
   • 按对角线顺序拧紧螺丝，力矩均匀（防止模块受力不均开裂）。

5. 驱动板修复

• 常见损坏元件：
  • 光耦（如 PC923）：输入端电阻正常 100Ω 左右，输出端∞。
  • 滤波电容：鼓包或容量下降（用 LCR 表测量，偏差 >±20% 需更换）。
• 更换要求：
  更换后需用示波器测试驱动信号上升 / 下降时间（应 < 1μs）。

6. 系统复位与测试

1. 空载通电：
   • 断开电机连接线，通电检测 DC 母线电压（应为 537V±5%）。
   • 监测驱动器内部温度（正常≤50℃）。
2. 带载测试：
   • 以 10% 额定速度运行电机，观察电流是否平稳（如额定电流 50A，此时电流应≤10A）。
   • 逐步加载至 50% 负载，运行 30 分钟无报警。

三、预防措施与优化建议

1. 电源保护升级：
   • 加装浪涌保护器（如 DEHN V20-C/3+NPE），限制尖峰电压≤2.5kV。
   • 在驱动器输入端配置进线电抗器（如 5mH/100A），抑制谐波。
2. 散热系统维护：
   • 每月用压缩空气吹扫散热片（气压≤0.5MPa）。
   • 每季度测量风扇转速，低于 2500rpm 时更换。
   • 每年更换一次导热硅脂（如 Dow Corning TC-5625）。
3. 参数设置优化：
   • 电流限幅设为模块额定电流的 120%（如模块 100A，参数设为 120A）。
   • 加减速时间≥300ms，避免突加负载导致过流。
4. 状态监测：
   • 定期用红外热像仪检测模块温度（最高热点≤90℃）。
   • 记录驱动器运行电流曲线，超过额定值 80% 时排查负载异常。

四、维修注意事项

1. 静电防护：
   • 更换模块时需佩戴防静电手环（接地电阻 1MΩ±10%）。
2. 力矩标准：
   • 主回路铜排连接螺丝力矩需按规格书要求（如 M8 螺丝力矩 24N・m）。
3. 绝缘检测：
   • 维修后用 2500V 兆欧表测试整机绝缘电阻（≥10MΩ）。

五、备件清单

六、专业支持

• 故障模块照片及型号标识
• 驱动器序列号（铭牌信息）
• 故障发生前的运行参数记录
