西门子超声波流量计无显示故障维修指南
一、电源系统故障排查
（一）外部供电检查
电源连接状态
检查电源线是否牢固插入流量计电源接口及供电插座，查看插头是否有松动、氧化或烧蚀痕迹。
使用万用表测量电源插座输出电压，确认是否符合西门子流量计额定电压要求（如 AC 220V/DC 24V 等），电压偏差范围应在 ±10% 以内。
若使用 DC 供电，需检查电源适配器输出端是否正常，可替换同规格适配器测试。
保险丝与断路器
打开流量计电源模块盖（参考说明书定位保险丝位置），检查保险丝是否熔断。若熔断，需更换同规格保险丝（注意：不可使用超过额定电流的保险丝）。
若为配电箱供电，检查对应断路器是否跳闸，重新合闸后观察是否再次跳闸，若跳闸可能存在短路故障。
（二）内部电源模块检修
电源板元件检测
断开电源后，使用万用表电阻档测量电源板输入端（如 AC 输入滤波电容）是否短路。若短路，可能是整流桥、滤波电容或压敏电阻损坏，需逐一替换测试。
接通电源（注意安全操作），用示波器或万用表直流电压档测量电源板输出端（如 5V、12V）是否有稳定电压。若无输出，可能是开关电源芯片、变压器或稳压二极管故障，需专业工具进一步检测。
电源指示灯状态
观察流量计面板电源指示灯（Power LED）是否亮起：
若指示灯不亮，优先排查外部供电及电源板输入电路；
若指示灯闪烁或常亮但无显示，可能是电源板输出电压不稳定，或后级主板负载异常导致电源保护。
二、显示模块故障诊断
（一）显示屏硬件检查
显示屏类型适配

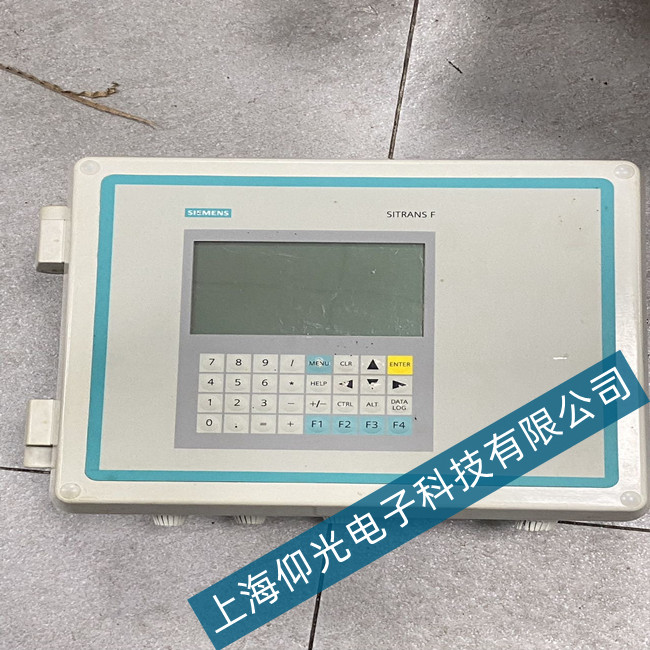

确认流量计型号对应的显示屏类型（如 LCD、OLED 或 LED 背光），不同型号可能存在显示驱动差异。例如西门子 SITRANS F US 系列可能采用点阵 LCD 屏，需检查背光灯是否点亮。
物理外观检测
断电后拆卸显示屏边框，观察屏幕是否有裂痕、漏液（LCD）或局部发黑现象，若有则需更换显示屏。
检查显示屏排线接口是否松动、氧化，可重新插拔排线并使用橡皮擦清洁金手指触点，避免接触不良。
（二）显示驱动电路维修
驱动芯片与主板连接
定位显示驱动芯片（通常位于主板显示屏接口附近），使用万用表测量芯片供电引脚是否有正常电压（如 3.3V、5V）。若电压异常，检查供电线路上的电阻、电容是否损坏。
若驱动芯片供电正常，可用示波器测量芯片输出端是否有波形信号。若无信号，可能是芯片本身故障或主板 MCU 未发送显示指令，需进一步检测主板主控芯片。
背光系统检修
对于 LCD 显示屏，若屏幕无显示但隐约可见图像，可能是背光灯故障：
检查背光供电电路（如升压模块）是否有输出电压（通常为 12V 或更高），若没有，可能是升压芯片或电感损坏；
若背光供电正常，可替换背光灯管（CCFL）或 LED 灯带，注意焊接时避免静电损坏元件。
三、主板与逻辑电路故障处理
（一）主控芯片与程序运行
系统复位与固件升级
尝试对流量计进行硬复位（长按复位键或断开电源后等待 30 秒再通电），排除程序卡死导致的无显示。
通过西门子官方软件（如 SIPROM US）连接流量计，检查固件版本是否为最新。若版本过低，可能存在兼容性问题，需按说明书步骤升级固件（注意升级过程中不可断电）。
主控芯片故障判断
若复位和升级后仍无显示，可能是主板 MCU（如 ARM 或单片机）故障。可测量芯片晶振引脚是否有起振波形（通常为正弦波，频率根据芯片规格而定），若无起振，可能是晶振、谐振电容或芯片内部振荡器损坏。
对于 BGA 封装的主控芯片，需使用专业设备（如热风枪）进行焊接检测，若存在虚焊，需重新植球焊接（非专业人员建议返厂维修）。
（二）信号链路与接口检测
主板供电网络
测量主板上各供电节点（如 CPU 核心电压、内存供电）是否正常，电压波动超过 ±5% 可能导致芯片无法正常工作。若发现电压异常，追踪供电线路上的稳压器、滤波电容，替换失效元件。
显示屏接口电路
检查主板与显示屏之间的接口芯片（如 LVDS 驱动、SPI 接口芯片）是否损坏，可通过对比正常同型号流量计的引脚电压或波形进行判断。若芯片损坏，需更换并重新配置接口参数（如时钟频率、数据位宽）。
