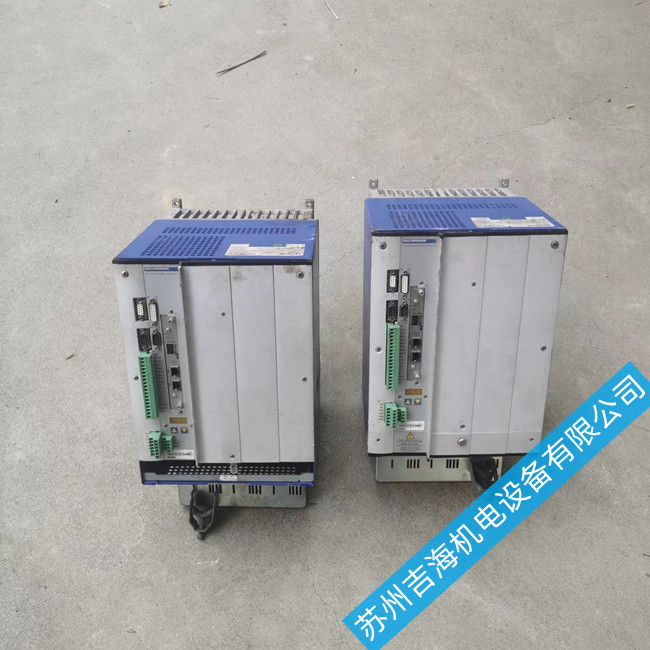

科尔摩根伺服驱动器报 F02 故障代码诊断和维修步骤
科尔摩根伺服驱动器报 F02 故障代码 通常表示 “过温报警”，即驱动器内部温度超过安全阈值。以下是详细的诊断和维修步骤：
一、故障原因分析
F02 故障的根本原因是驱动器散热不良或温度检测系统异常，常见触发因素包括：
散热系统问题
散热风扇损坏或停转（无法有效散热）。
散热片积尘严重，阻碍热传导（需定期清洁）。
驱动器安装位置通风不足（如柜体密闭、周围有热源）。
环境因素
环境温度过高（超过 40℃）或湿度大于 85% RH。
驱动器长时间满负荷运行，导致持续发热。
内部硬件故障
温度传感器失效（检测值偏差）。
功率模块（如 IGBT）异常发热（可能因老化或过载损坏）。
电路板上的电容或电阻老化，导致局部发热。
参数设置错误
温度报警阈值设置过低（默认通常为 85℃）。
电流限幅参数设置不合理，导致电机或驱动器过载。
二、诊断步骤
1. 检查散热系统
风扇运行状态：
断电后手动转动风扇叶片，检查是否卡顿或异响；通电后观察风扇是否转动（可触摸出风口是否有风吹出）。
散热片清洁度：
用手电筒照射散热片，检查是否有灰尘、棉絮堆积，特别是缝隙处（积尘会降低散热效率）。
安装环境：
确认驱动器周围是否有足够的通风空间（建议上下方各留 10cm 以上间隙），是否靠近加热设备（如变压器、变频器）。
2. 监测实际温度
使用科尔摩根调试软件（如 WorkBench）读取驱动器实时温度数据：
若显示温度接近或超过 85℃，说明确实过热，需排查散热问题。
若显示温度远低于报警阈值（如 50℃以下），但仍报 F02，则可能是温度传感器故障或电路板问题。
3. 检查负载与参数
负载测试：
脱开电机负载，空载运行驱动器，观察是否仍报警。若空载正常，说明故障与负载相关（如机械卡阻、电机选型过小）。
参数核对：
通过软件检查以下参数是否正确：
p2-00（电流限幅）是否超过驱动器额定电流。
p3-10（温度报警阈值）是否被修改（默认通常为 85℃）。
4. 硬件故障排查
温度传感器检测：
使用万用表测量温度传感器（通常为 NTC 热敏电阻）的阻值，对比温度 - 阻值曲线表，判断是否正常（如 25℃时阻值约 10kΩ）。
功率模块检测：
断电后，用万用表检测功率模块（如 IGBT）的输入 / 输出端子是否短路，若短路则需更换模块。
电路板外观检查：
观察电路板是否有烧焦痕迹、电容鼓包或焊点脱落，特别是靠近散热片的区域。
