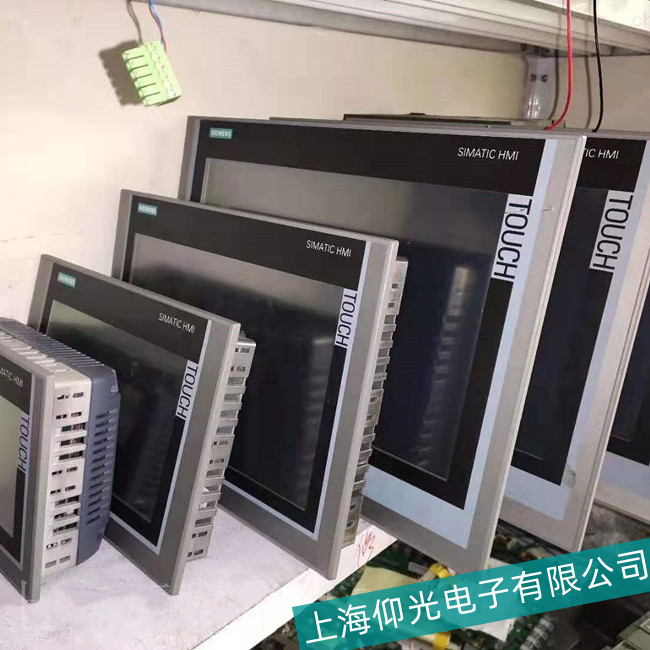

西门子触摸屏TP1500 6AV2124-0QC02-0AX2图像抖动故障维修

发布者:WJJ    来源:上海仰光电子科技有限公司     发布时间:2025-6-5

西门子触摸屏TP1500 6AV2124-0QC02-0AX2图像抖动故障维修
西门子触摸屏 TP1500(6AV2124-0QC02-0AX2)出现图像抖动故障,可能由硬件连接、电源稳定性、屏幕本身或外部干扰等因素引起。以下是系统的维修步骤和解决方案:

一、初步硬件检查与环境排查

  1. 电源稳定性检测
    • 使用万用表测量电源输入电压(标准为 24V DC,±20% 容差),若电压波动超过 ±10%,可能导致屏幕供电不稳定,引发图像抖动。
    • 检查电源适配器、PLC 背板供电或线缆是否松动、老化,建议更换电源适配器或连接至稳定的独立电源测试。
  2. 外部干扰排查
    • 触摸屏附近是否有大功率电机、变频器或强电磁设备?电磁干扰可能影响信号传输,导致图像抖动。
    • 建议将触摸屏线缆(如 HDMI、VGA 或专用信号线)与强电线路分开布线,或使用屏蔽线缆并接地。

二、连接线路与接口检修

  1. 屏幕连接线检查
    • 拆开触摸屏背板,查看屏幕与主板之间的排线(如 LVDS 线、触摸屏信号线)是否松动、氧化或破损。
    • 重新插拔连接线,并用橡皮擦清洁接口金手指,若线缆损坏需更换同规格排线。
  2. 主板与驱动板检测
    • 观察主板或驱动板上的电容是否鼓包、漏液(电解电容老化会导致供电不稳),芯片是否有过热痕迹。
    • 若发现硬件损坏,需更换主板或驱动板(建议联系西门子官方获取配件)。

三、软件与系统调试

  1. 项目文件与固件更新
    • 图像抖动可能因固件版本过低或项目文件异常导致。使用博图(TIA Portal)或 ProSave 工具,尝试:
      • 重新下载项目文件,确保下载过程中无报错;
      • 进入触摸屏系统菜单(如开机时按功能键),检查固件版本,若为旧版本,参考西门子官网教程升级至最新固件。
  2. 显示参数重置
    • 进入触摸屏的系统设置(通常通过开机启动画面或菜单按钮),尝试恢复出厂设置(需提前备份用户数据)。
    • 调整显示分辨率、刷新率(若有相关选项),确认参数与屏幕规格匹配(TP1500 标准分辨率为 1280×800)。

四、屏幕硬件故障排查

  1. 液晶屏与背光检测
    • 图像抖动若伴随闪烁或色块,可能是液晶屏或背光板故障:
      • 关闭背光(部分机型可通过菜单设置),观察抖动是否消失,若消失则可能为背光驱动板(高压板)异常;
      • 若抖动与背光无关,可能是液晶屏内部电路问题,需更换屏幕总成。
  2. 触摸层与控制器冲突
    • 若触摸操作时抖动加剧,可能是触摸控制器与显示驱动冲突:
      • 断开触摸屏控制卡连接线,仅保留显示功能,观察抖动是否消失,若消失则需更换触摸控制卡;
      • 重新校准触摸屏(进入系统设置中的 “触摸校准” 选项),确保校准程序与硬件匹配。

五、专业维修与备件更换

  • 若上述步骤无法解决问题,可能涉及以下硬件损坏,需专业维修:
    • 电源板滤波电容失效:导致供电纹波过大,更换同规格电容(需焊接操作);
    • 主控芯片故障:主板或驱动板的 MCU 芯片异常,需更换芯片或整块电路板;
    • 屏幕排线接口虚焊:需使用热风枪重新焊接接口,或更换排线插座。
  • 注意事项
    1. 维修前务必断开电源,避免静电损坏元件(建议佩戴防静电手环);
    2. 非专业人员请勿拆解屏幕背光组件(可能存在高压风险);
    3. 若设备仍在保修期,直接联系西门子客服(400-810-4288)申请售后,避免自行拆机失去保修资格。

总结维修流程

  1. 优先排查电源与干扰 → 2. 检查连接线与接口 → 3. 软件重置与固件升级 → 4. 硬件部件(主板、屏幕)检测 → 5. 专业备件更换。若操作复杂或无维修经验,建议委托西门子授权维修中心处理,以确保设备修复后的稳定性。
