一、红色灯亮的常见原因与分类

1. 硬件故障类

• 主回路故障：
  • 功率模块（IGBT）损坏、主电容击穿或充电电阻烧毁。
  • 直流母线电压异常（过压、欠压）。
• 传感器故障：
  • 电流传感器、电压传感器或温度传感器异常，导致误报警。
• 内部电路故障：
  • 驱动板、主板或电源板元件损坏（如 IC、电阻、电容）。

2. 运行类故障

• 过载 / 过流：
  • 负载扭矩超过额定值、电机堵转或参数设置不当（如扭矩限制过小）。
• 接地故障：
  • 电机绕组、线缆或驱动器内部接地短路。
• 过热：
  • 驱动器散热不良（风扇停转、散热片积尘）或环境温度过高。

3. 外部连接类故障

• 电源异常：
  • 输入电源缺相、电压波动过大或接线松动。
• 编码器 / 反馈故障：
  • 编码器线缆断开、信号干扰或编码器本身损坏。
• 控制信号异常：
  • 启动信号（STF/STR）接触不良或逻辑电平错误。

二、分步排查与维修流程

1. 初步观察与报警代码读取

• 查看操作面板报警代码：
  • 通过驱动器面板（如 JOG 键 + MODE 键）进入故障历史记录，记录当前报警代码（如 A.02、A.32 等），不同代码对应不同故障（示例如下）：

    报警代码	含义	常见原因
    A.02	过压	输入电压过高、减速时间过短（再生过压）
    A.04	欠压	输入电源缺相、母线电容老化
    A.31	过流	电机短路、负载突变或模块损坏
    A.32	过载	负载过重、参数设置不当
    A.41	散热异常	风扇停转、散热片堵塞

• 无代码仅红灯亮：
  • 可能是面板通信故障、内部电源板损坏或硬件初始化失败，需直接检查硬件。

2. 电源与主回路检测

• 输入电源检查：
  • 用万用表测量三相输入电压（L1/L2/L3-N），额定值为 AC 380~480V，允许波动 ±10%，若电压不平衡度超过 5% 或缺相，检查进线断路器、接触器及线缆。
• 直流母线电压测量：
  • 断电后等待 5 分钟（确保电容放电），测量 P/+ 与 N/- 端子间电压：
    • 正常空载时约为输入电压 ×1.35（如 380V 输入时母线电压≈513V）。
    • 若母线电压过高（如 > 800V，对应 A.02 报警），可能是输入电压过高或再生电阻未接入；若过低（<400V，对应 A.04 报警），可能是输入缺相或电容老化。
• 主回路硬件检测：
  • 断开电源，用万用表二极管档测量 IGBT 模块（P/N 与 U/V/W 端子）：
    • P 到 U/V/W 应显示 0.3~0.7V 正向压降，反向截止；N 到 U/V/W 反向显示 0.3~0.7V 压降，正向截止。
    • 若某相正反向均为 0V 或无穷大，说明模块击穿，需更换功率模块。

3. 负载与机械系统排查

• 手动盘车测试：
  • 断开电机与负载连接，手动转动电机轴，检查是否卡滞（正常应顺滑）。若盘车困难，可能是电机轴承损坏或负载机械卡死，需维修机械部件。
• 负载电流监测：
  • 重新连接负载，通过驱动器面板监控运行时的输出电流（正常带载时≤额定电流）。若电流持续超过 150% 额定值并触发红灯，可能是负载过重或参数设置不当（如扭矩限制过小）。
• 惯量与参数匹配：
  • 检查负载惯量是否超过电机允许范围（参考手册），若惯量比过大，需设置合适的惯量比参数（如 b2-01）或增加减速比。

4. 散热与温度相关故障

• 驱动器温度检测：
  • 用红外测温仪测量散热片温度，正常运行时≤60℃，若超过 70℃触发 A.41 报警，可能是：
    • 风扇故障：拆开驱动器侧板，通电观察风扇是否转动（转速应≥2000rpm），若停转，更换风扇（型号需匹配）。
    • 散热片积尘：用压缩空气清理散热片缝隙中的灰尘（避免使用湿布）。
    • 环境温度过高：确保柜体通风良好，必要时加装散热风扇或空调。

5. 编码器与反馈系统检查

• 编码器信号测试：
  • 断开编码器线缆，用示波器测量驱动器侧编码器接口（如 CN2）的 A/B/Z 相脉冲，手动转动电机时应输出稳定波形。若信号异常（如丢脉冲、波形畸变），可能是：
    • 线缆问题：更换双绞屏蔽线，确保接地端连接到驱动器 PE 端子。
    • 编码器损坏：拆下编码器，用万用表测量电源端（如 5V）与地之间的电阻，若短路则编码器内部故障，需更换。
• 反馈参数设置：
  • 确认编码器类型参数（如 a1-02）与实际编码器匹配（如增量式 17 位、绝对式等），若参数错误会导致反馈异常。

6. 控制信号与参数重置

• 控制信号输入检查：
  • 用万用表测量启动信号（如 STF 与 COM 端）的电压，ON 时应为 DC 24V（PNP 型）或 0V（NPN 型），若信号不稳定，检查按钮、继电器或 PLC 输出点。
• 参数初始化：
  • 若怀疑参数混乱（如误修改导致红灯报警），可通过面板将参数恢复出厂设置（操作步骤：按 MODE 键进入参数模式，找到 No. b1-09，设置为 “1” 并保存），然后重新输入电机参数和控制参数。

7. 硬件板卡替换测试

• 驱动板与主板排查：
  • 若上述步骤均未解决问题，可能是内部电路板故障（如驱动板上的 IGBT 驱动芯片损坏、主板 CPU 异常）。在有备件的情况下，可替换同型号的驱动板、主板或电源板进行交叉测试，定位故障板卡。
• 专业维修提示：
  • 电路板维修需专业工具（如 BGA 焊机、示波器），非专业人员请勿擅自拆卸，避免静电损坏元件。建议联系安川授权维修中心进行芯片级维修或更换板卡。

三、维修注意事项

1. 安全操作：
   • 驱动器断电后需等待 10 分钟以上，确保主电容放电完毕（用万用表测量 P/N 端子电压 < 30V），避免触电。
2. 模块更换规范：
   • 更换功率模块时，需涂抹导热硅脂（厚度 0.1~0.2mm），确保散热良好；拧紧螺丝时按对角线顺序，避免受力不均。
3. 参数备份：
   • 修改参数前，通过 SigmaWin + 软件或面板备份当前参数，防止初始化后丢失重要设置。
4. 环境兼容性：
   • 检查驱动器安装环境是否符合要求（温度 - 10~50℃，湿度≤90% RH 无结露），避免粉尘、油污侵入。

四、故障案例参考

• 案例 1：红灯亮 + A.31 过流报警
  排查：测量电机三相绕组电阻，发现 U 相接地短路，更换电机后故障排除。
• 案例 2：红灯亮无报警代码
  排查：拆开驱动器发现电源板上保险丝 F1 烧毁，更换同规格保险丝（250V/5A）后，测试输入电源发现三相电压不平衡，修复供电系统后正常。
• 案例 3：红灯亮 + A.41 过热报警
  排查：风扇转动正常但散热片温度高，发现柜体通风口被封堵，加装强制散热风扇并清理风道后故障消除。

五、专业维修建议

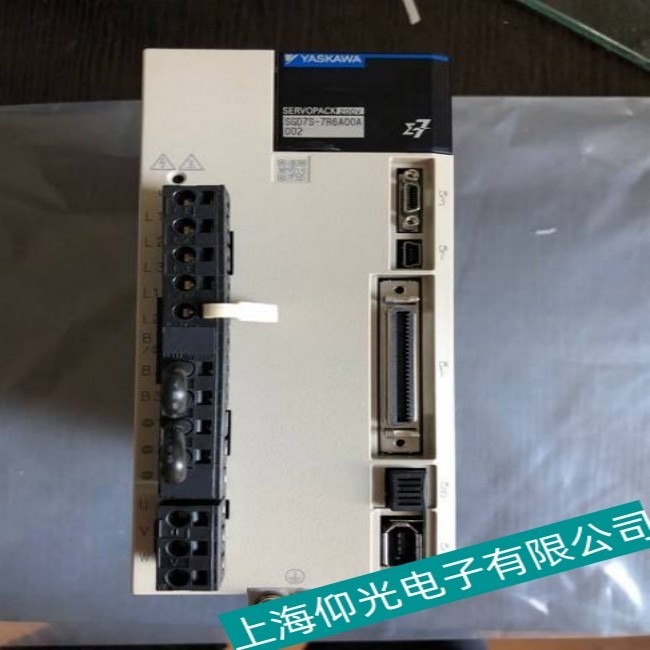

• 驱动器型号（SGD7S-330A00A002）及序列号；
• 报警代码（如有）、红灯亮时的运行状态（空载 / 带载）；
• 已执行的排查步骤和测试数据（如电压、电流值）。
