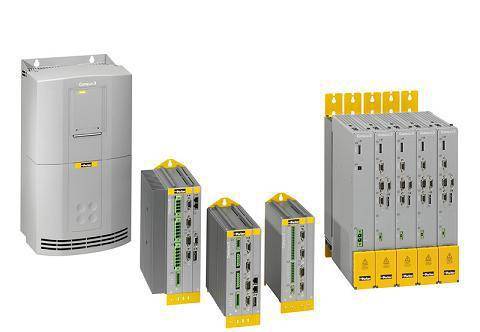

派克驱动器 HID8DSC1 输出不平衡故障（三相电流偏差超过 10%）会导致电机发热、振动增大，甚至引发过流保护。以下是系统性维修指南：
-
IGBT 模块损坏：
某相 IGBT 导通不良或短路，导致输出电压不对称。
-
驱动电路异常：
驱动 IC（如 HCPL3120）或光耦损坏，造成 IGBT 开关不同步。
-
电流检测偏差：
霍尔传感器或采样电阻精度下降，导致电流反馈不准确。
-
输出电缆问题：
某相电缆接触不良、绝缘破损或截面积不一致。
-
电机绕组故障：
定子绕组匝间短路或接地，导致三相阻抗不平衡。
-
载波频率过低：
低频载波（如 < 4kHz）可能导致 IGBT 开关损耗不均。
-
自动调谐未完成：
未执行电机参数自学习（如 F01.10=1），导致 V/F 曲线不匹配。
-
外观与连接：
-
检查驱动器内部是否有烧焦痕迹，特别是 IGBT 模块和驱动板。
-
测量输出端子 U、V、W 之间的电阻（断电状态下），正常应三相平衡（误差 < 5%）。
-
电机与电缆测试：
-
断开电机电缆，用兆欧表测量电机绕组绝缘电阻（应 > 10MΩ）。
-
检查电缆绝缘层是否破损，紧固所有端子（扭矩参考：M6 端子为 8N・m）。
-
恢复默认设置：
通过参数 F00.17 恢复出厂值，重新设置电机参数（额定功率、电流、极数）。
-
执行自学习：
空载状态下运行电机自学习（F01.10 设为 “1”），让驱动器自动优化参数。
-
IGBT 模块测试：
-
断电放电后，拆下模块连接线。
-
用万用表二极管档测量各相 IGBT 的 C-E、G-E 间阻值（参考下表）：
|
测试点
|
正常阻值
|
异常情况
|
|
C-E
|
无穷大
|
阻值为 0→击穿
|
|
G-E
|
10kΩ 左右
|
阻值变小→驱动故障
|
-
若某相阻值异常，更换对应 IGBT 模块（如 CM100DY-24H）。
-
驱动板检查：
-
补焊驱动 IC 引脚，更换损坏的光耦（如 HCPL3120）。
-
检查驱动电路供电电压（通常为 ±15V）是否稳定。
-
电流检测电路：
-
测量霍尔传感器输出电压（通电状态下），对比三相值是否一致（误差 < 5%）。
-
更换损坏的采样电阻（通常为 0.1Ω/5W）。
-
空载运行：
不带负载启动驱动器，以 10Hz 运行，用钳形表测量三相输出电流（偏差应 < 5%）。
-
带载测试：
连接电机，在 50%、100% 负载下分别运行，监测电流平衡度（偏差 > 10% 则异常）。
-
低频运行时不平衡
-
故障原因：载波频率过低、IGBT 老化。
-
解决方法：提高载波频率（如 F05.00 设为 8kHz），更换 IGBT 模块。
-
高速运行时不平衡
-
故障原因：编码器反馈偏差、电机轴承磨损。
-
解决方法：校准编码器位置，检查电机机械结构。
-
间歇性不平衡
-
故障原因：接触不良、散热不良导致模块热漂移。
-
解决方法：紧固所有端子，清理散热片并更换风扇。
-
静态测量：
-
断电状态下，用万用表测量输出端子间电阻，确认三相平衡。
-
检查 DC 母线电压（应为输入电压 ×1.414，如 380V 对应 537V）。
-
动态验证：
-
空载运行 30 分钟，记录三相电流值（偏差应 < 3%）。
-
带载至额定负载，运行 1 小时，监测电流和温度（模块温度 < 80℃）。
-
定期维护：
-
每年清理驱动器内部灰尘，检查端子紧固情况。
-
测量电机绝缘电阻，低于 1MΩ 时需烘干处理。
-
改善散热：
-
确保环境温度 < 40℃，散热风扇正常运转。
-
在高温环境下加装外部冷却装置。
-
优化参数：
-
根据负载特性设置载波频率（重载选低频，轻载选高频）。
-
定期执行电机参数自学习。
-
安全操作：维修前断电并等待 10 分钟以上，确认 DC 母线电压 < 24V。
-
备件更换：IGBT 模块需使用原厂或兼容型号，注意电流 / 电压等级匹配。
-
参数备份：维修前通过 DrivePro 软件备份原有参数。
若问题仍未解决，建议联系派克授权服务中心，提供电流波形图和故障代码，专业工程师可通过示波器检测 IGBT 开关时序，确保彻底修复。
