1. 电源系统排查

检查外部供电

• 电压测量：使用万用表检测电源适配器输出电压（通常为 24V DC），确保电压稳定在额定值 ±10% 范围内。
• 电源指示灯：观察触摸屏电源指示灯是否亮起：
  • 灯亮：表示电源已接入，但可能存在内部电源转换故障。
  • 灯灭：检查电源线是否松动、保险丝是否熔断（部分型号内置保险丝），或更换电源适配器测试。

内部电源模块检测

• 断电操作：断开触摸屏电源，打开外壳（需专业工具）。
• 目视检查：观察电源模块是否有电容鼓包、电路板烧焦痕迹或元器件脱落。
• 电压测试：使用万用表测量电源模块输出端（通常为 5V/12V），若电压异常则更换电源模块。

2. 背光系统排查

确认显示屏是否工作

• 强光照射屏幕：在暗环境下用强光手电筒贴近屏幕观察，若能看到模糊图像，说明 LCD 面板正常，故障为背光失效。
• 背光驱动板测试：
  • 检查背光驱动板的连接线是否松动或损坏。
  • 更换同型号背光驱动板测试（需断电操作）。

更换背光灯管 / LED

• LCD 灯管老化：若为 CCFL 背光，可能是灯管老化或高压逆变器故障，需更换灯管及驱动板。
• LED 背光故障：若为 LED 背光，检查 LED 条是否有损坏的灯珠，更换整条 LED 背光条。

3. 主板及显示模块排查

主板接口检查

• 断开外围设备：拔掉触摸屏、COM 口、以太网等外部连接线，仅保留电源，观察是否恢复显示。
• 主板松动：打开外壳，重新插拔主板与显示屏的连接线（排线或 LVDS 线），确保连接牢固。

主板故障判断

• 替换法测试：使用同型号正常主板替换测试，若显示恢复，则为主板故障。
• 芯片级维修：检查主板上的主芯片、显存等关键元件是否过热或损坏（需专业设备检测）。

4. 软件 / 系统故障排查

复位操作

• 硬件复位：部分型号支持硬件复位按钮（通常在侧面或背面），长按复位按钮 10 秒以上重启系统。
• 恢复出厂设置：通过特定组合按键（需参考手册）进入恢复模式，选择恢复出厂设置。

系统文件修复

• U 盘升级：从贝加莱官网下载最新系统固件，通过 U 盘升级修复系统文件。
• 备份恢复：若此前有备份，尝试通过备份文件恢复系统。

5. 环境与干扰排查

• 电磁干扰：检查附近是否有大型电机、变频器等强干扰源，尝试远离或增加屏蔽措施。
• 温度湿度：确保工作环境温度在 0-50℃、湿度≤85% RH（无冷凝），过高或过低的环境参数可能导致故障。

维修注意事项

1. 安全断电：维修前务必断开电源，避免触电风险。
2. 防静电措施：操作时佩戴防静电手环，避免静电损坏元件。
3. 备件更换：更换的备件需使用贝加莱原厂或兼容型号，避免兼容性问题。
4. 专业支持：若无法自行修复，建议联系贝加莱技术支持或授权维修中心。

通过以上步骤可逐步定位黑屏故障原因，多数情况下更换背光组件或电源模块即可解决问题。若涉及主板或系统软件故障，建议寻求专业帮助。

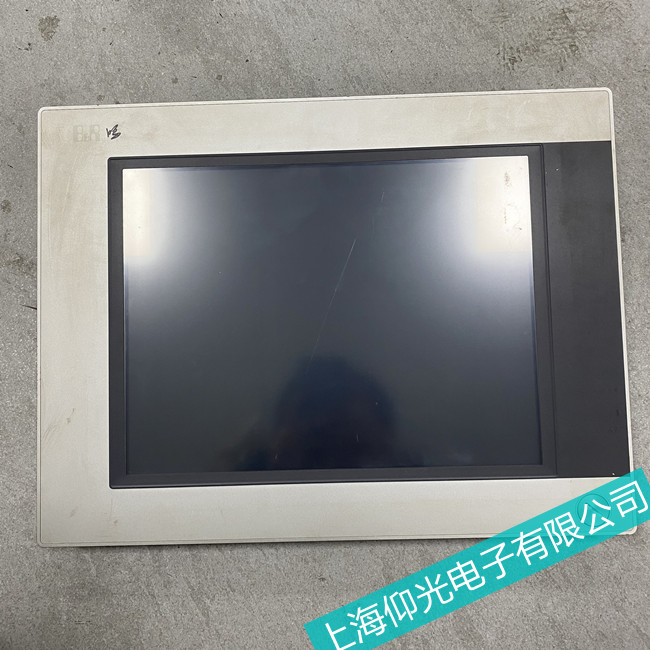

上海仰光电子贝加莱触摸屏5PP520.1505-K21 故障维修范围：无显示、通电重启、通电无反应、通电不启动、进不了系统、进不了程序、自检通丶上电黑屏、暗屏、开机白屏、运行花屏、屏幕显示显示线条、蓝屏、系统丢失、程序丢失、不通电、触摸失灵、触摸偏移、触摸屏不灵敏、按键不灵敏、按键坏、触摸板坏、液晶屏损坏、屏幕撞坏，液晶屏破碎丶电源坏、主板坏、主板不工作、不亮、主板高压故障、不显示、主板显存故障、故障、显示花纹、反应慢、触摸无反应、通讯不上、通讯异常、不能通讯、显示模糊、碎屏、电源板坏、液晶屏故障、不能正常开机、开不了机丶报错、报警、提示错误、显示反了等等故障维修。
