故障诊断流程

1. 初步检查：查看触摸屏的电源供应是否正常，显示屏有无显示，检查触摸屏与控制系统之间的连接电缆是否插好，有无松动、破损或断裂的情况，同时观察触摸屏有无明显的物理损伤。
2. 通讯参数核对：确认触摸屏与控制系统（如 PLC）之间的通讯参数设置是否一致，包括波特率、数据位、停止位、通讯协议等。
3. 网络连接检查：如果涉及网络通讯，使用网络测试仪或相关软件检查网络线路是否通畅，IP 地址分配是否合理，网关和子网掩码设置是否正确。
4. 软件诊断：利用贝加莱提供的诊断工具或软件，对触摸屏进行故障检测，查看是否有错误代码或警告信息，以帮助定位问题。
5. 硬件替换测试：在排除软件和网络问题后，尝试更换触摸屏的通讯模块或连接电缆，判断是否为硬件故障。

常见原因及维修方法

1. 硬件故障
   • 原因：触摸屏接口损坏、通讯模块故障、电缆断裂或接触不良等都可能导致通讯问题。
   • 维修方法：对于接口损坏，需专业人员进行维修或更换接口；通讯模块故障则更换通讯模块；若是电缆问题，可重新连接松动的电缆，或更换断裂的电缆。
2. 软件配置错误
   • 原因：通讯参数设置不一致，或驱动程序未正确安装、版本不兼容等，会使触摸屏与控制系统之间无法正常通讯。
   • 维修方法：重新配置通讯参数，确保与控制系统一致；到贝加莱官方网站下载最新的驱动程序，正确安装或更新驱动。
3. 网络问题
   • 原因：网络拓扑结构错误、IP 地址冲突、网关设置不当等可能引起通讯中断。
   • 维修方法：调整网络拓扑结构，确保网络连接正确；检查 IP 地址分配，解决地址冲突问题；核对网关和子网掩码设置，保证其正确性。
4. 电源问题
   • 原因：供电不稳定或电压不足会影响触摸屏的正常通讯。
   • 维修方法：使用万用表检查电源输出电压，确保其稳定且符合触摸屏的要求，若电源有问题，及时更换电源模块。
5. 外部干扰
   • 原因：电磁干扰、静电干扰等环境因素可能导致数据传输错误或丢失。
   • 维修方法：采用屏蔽电缆连接触摸屏和控制系统，并确保屏蔽层接地良好；将触摸屏安装在远离大型电机、变频器等干扰源的地方；对触摸屏进行静电防护，如安装静电消除器。

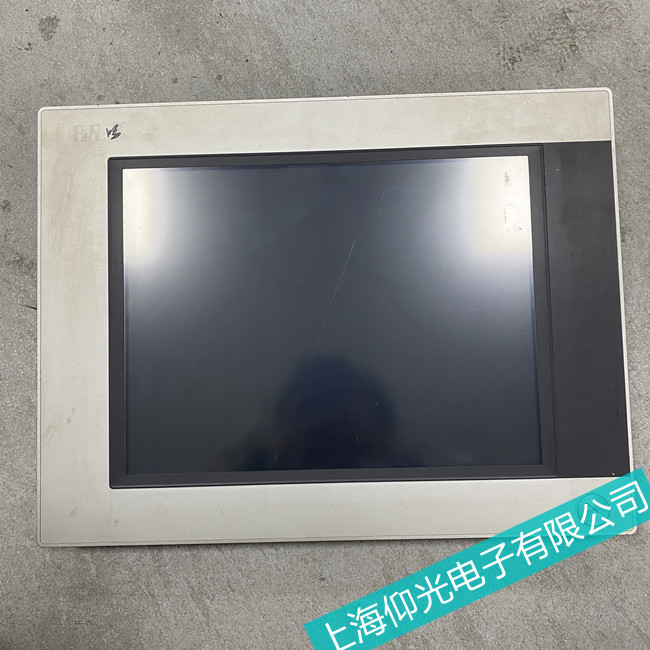

     上海仰光电子贝加莱触摸屏5PP520.1505-K21 故障维修范围：无显示、通电重启、通电无反应、通电不启动、进不了系统、进不了程序、自检通丶上电黑屏、暗屏、开机白屏、运行花屏、屏幕显示显示线条、蓝屏、系统丢失、程序丢失、不通电、触摸失灵、触摸偏移、触摸屏不灵敏、按键不灵敏、按键坏、触摸板坏、液晶屏损坏、屏幕撞坏，液晶屏破碎丶电源坏、主板坏、主板不工作、不亮、主板高压故障、不显示、主板显存故障、故障、显示花纹、反应慢、触摸无反应、通讯不上、通讯异常、不能通讯、显示模糊、碎屏、电源板坏、液晶屏故障、不能正常开机、开不了机丶报错、报警、提示错误、显示反了等等故障维修。
