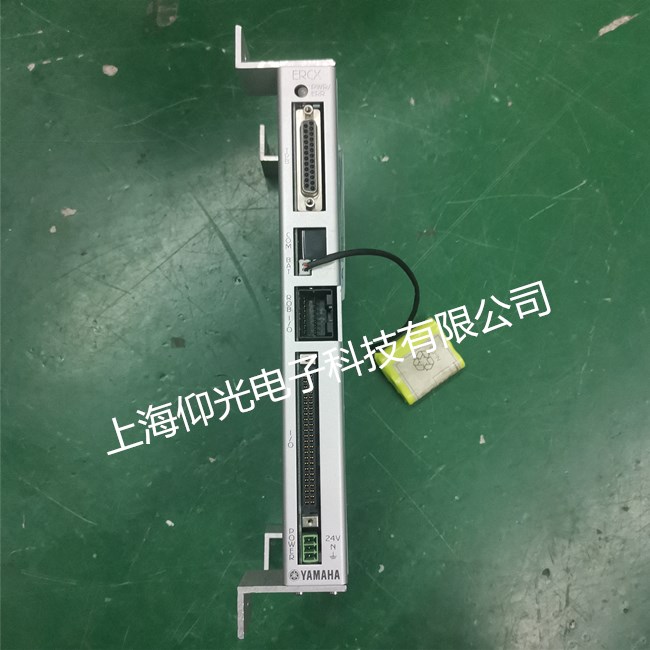

上海ERCX伺服驱动器维修YAMAHA雅马哈厂家：首先上海仰光电子工业自动化科技有限司，维修速度快，维修价格低，维修成功率高。
ERCX 雅马哈|机器人伺服驱动器 ERCX供应中心下面介绍YAMAHA板卡维修案例：
机器型号：YV100X-S 故障描述：生产进行中当机，提示L018：I/O CMU ERROR! 重启后OK,但 高速运行中会当机。 维修过程： 一。 确定出故障的大概部件。 1. 根据VIOS 提示，初步确认为HEAD I/O BOARD 引起故障。 2. 与其它机器对调I/O BOARD 确定此片I/O BOARD 存在故障。排除机器本 身的故障。 3. I/O 板分主副板，对调后确认主板有问题。 *此段目的已达到，初步确认为I/O 板之主板存在异常！排除法可用于同型 号机器多种情况。可以很快找出大概故障部件。去掉测量线路之苦。 二。确认故障范围 1.既然故障已确定在I/O 板的主板之上，首先应搞清其输入输出的情况。通 过查相关资料，了解到此板共有13 个连接器，但本机仅使用10 个，其功能 如下： CN2: DC 24 1N CN5:EMG. CNX1: 与SYSTEM BOARD 通信（I/O2） CN13: LIGHT（控制相机光源） CN10: HEAD DOWN SENSOR CN8: SL. DOWN SENSOR CN7: DOWN HEAD CN4: R.UP / DOWN / SAFATY SENSOR CN9: VACUUM SENSOR 可以看出*与外界通信的是CNX1 ,现在仅插CN2.CN5.CN4.CNX1 开机。
自检OK.归零OK.到3/3/B5,MOVE RANDOM→X1→100→RUN. 3S 后当机，重复 二次依然出现相同故障。依此判定其余未插的连接器不存在问题。现重点 排查这4 个连接器是否存在接触不良的问题。 2.CNX1 不太可能存在接触不良，因为它在副板上，再用排除法一一拨掉 CN5.CN4.开机，均有故障出现。但不是L018.排除中不小心手碰了一下机板。 突然发现副板上的5VLED 闪了一下。再碰，发现LED 有闪断的现象。是否可 能为主/副板连接器接触不良呢？ 3.连接不良？清洁！无效；更换？找不到配件。只有使用zui狠的一招。用线 直接焊！60*2=120 30 分钟后完成！装好之后，竟然故障依旧！！！4.排除此连接器的问题，还原连接器！ 5.在第2 步排除掉CN4.CN5,唯独没排除CN2. CN2 怎么排除？焊上去啰！ 在操作时由于晕了头未关电就顺手拨下CN2 了，不经意发现屏幕显示 L018 !!!莫非电源部分有问题。 7.联想到碰。高速会当机，会不会是由于在剧烈情况下电源部份的元件 的瞬间接触不良而产生的呢？ 8.当I/O 板正常时，D23 常亮D22 启动前慢闪，启动OK 后快闪。LED2 常亮。 9.取下机板分析。此板电源部份组件不多，将组件焊点加锡一遍后故障 依旧。测量元件。经对比后也没发现有什么问题。 10.转到正面，取下X1 （小心，此东东比较难拆）。 发现在它的掩盖之后还 有一个二极管。太小，本人近视，用放大镜观察，终于发现传说中的假焊。此 发现纯属巧合，日本的东西也有假焊？？加锡焊接先！ 11.装机，开机，祈祷，启动OK!归零OK!! 3/3/B5 正常。运行10 分钟OK! 12.初出判定故障排除！ 三。总结 1.解决此问题还有一个办法。就是换I/O 板！ 2.充分运用排除法，操作中胆大心细！ 3.操作中要一步步做好相关记录！
