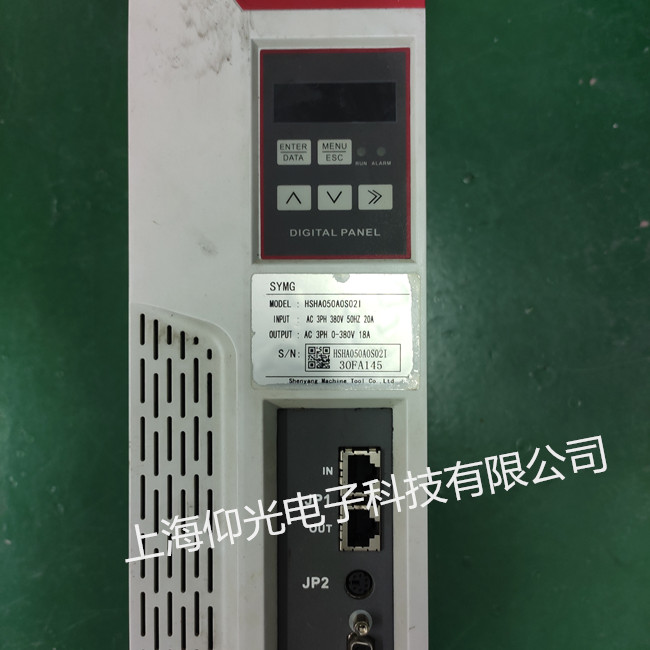

SYMG驱动器维修中心HSHA050A0S021报警故障修理

发布者:变频器维修部    来源:上海仰光电子工程部     发布时间:2020-8-25

SYMG驱动器维修中心HSHA050A0S021报警故障修理

  SYMG伺服驱动器维修常见故障

LED灯是绿的,但是电机不动



  (1) 故障原因:一个或多个方向的电机禁止动作。



  处理方法:检查+INHIBIT 和 –INHIBIT 端口。



  (2) 故障原因:命令信号不是对驱动器信号地的。



  处理方法:将命令信号地和驱动器信号地相连。



上电后,驱动器的LED灯不亮



  故障原因:供电电压太低,小于最小电压值要求。



  处理方法:检查并提高供电电压。



当电机转动时, LED灯闪烁



  (1) 故障原因:HALL相位错误。



  处理方法:检查电机相位设定开关(60�/120�)是否正确。多数无刷电机都是120�相差。



  (2) 故障原因:HALL传感器故障



  处理方法:当电机转动时检测Hall A, Hall B, Hall C的电压。电压值应该在5VDC和0之间。



LED灯始终保持红色



   故障原因:存在故障。



   处理方法:原因: 过压、欠压、短路、过热、驱动器禁止、HALL无效。


伺服系统



3.1 AC伺服系统



电气伺服技术应用最广,主要原因是控制方便,灵活,容易获得驱动能源,没有公害污染,维护也比较容易。特别是随着电子技术和计算机软件技术的发展,它为电气伺服技术的发展提供了广阔的前景。



早在70年代,小惯量的伺服直流电动机已经实用化了。到了70年代末期交流伺服系统开始发展,逐步实用化,AC伺服电动机的应用越来越广,并且还有取代DC伺服系统的趋势成为电气伺服系统的主流。永磁转子的同步伺服电动机由于永磁材料不断提高,价格不断下降,控制又比异步电机简单,容易实现高性能的缘故,所以永磁同步电机的AC伺服系统应用更为广泛。



在交流同步伺服驱动系统中,普通应用的交流永磁同步伺服电动机有两大类。



一类称为无刷直流电动机,它要求将方波电流直入定子绕组(BLDCM)
怎么控制伺服电机速度快慢



伺服电机是一个典型闭环反馈系统,减速齿轮组由电机驱动,其终端(输出端)带动一个线性的比例电位器作位置检测,该电位器把转角坐标转换为一比例电压反馈给控制线路板,控制线路板将其与输入的控制脉冲信号比较,产生纠正脉冲,并驱动电机正向或反向地转动,使齿轮组的输出位置与期望值相符,令纠正脉冲趋于为0,从而达到使伺服电机精确定位与定速的目的。



观察电机运转时碳刷与换向器之间是否产生火花及火花的程度进行修复



1、只是有2~4个极小火花.这时若换向器表面是平整的.大多数情况可不必修理;



2、是无任何火花.无需修理;



3、有4个以上的极小火花,而且有1~3个大火花,则不必拆卸电枢,只需用砂纸磨碳刷换向器;



4、如果出现4个以上的大火花,则需要用砂纸磨换向器,而且必须把碳刷与电枢拆卸下来.换碳刷磨碳刷。




转载请注明出处:上海仰光电子科技专业伺服驱动器维修,伺服电机维修
