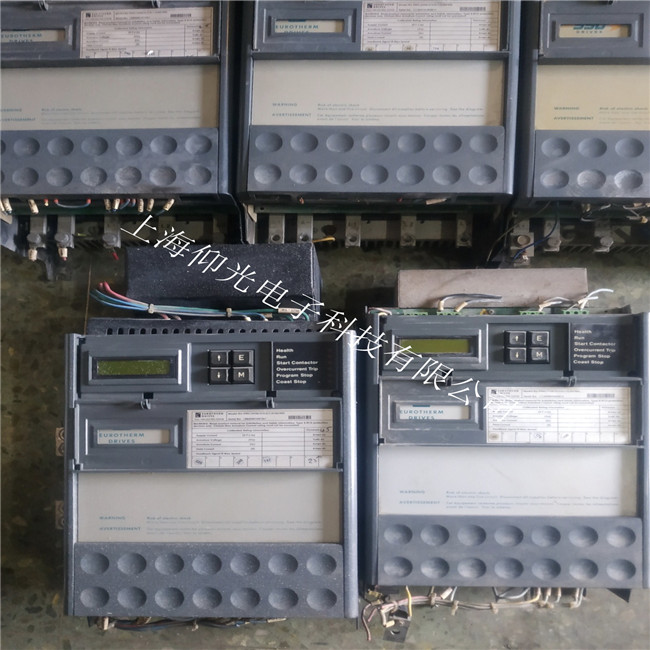

欧陆590直流调速故障报警励磁过流解决说明

欧陆590直流调速故障报警励磁过流解决说明

W2,测P4输出电压正常变化,故障为保护电路误起控;测P4仍无输出,故障在称相触发电路,继续下一步检查;d、调整W2,测N2的1脚是否有相应0-8V左右的直流电压输出,若变化正常,即N2本级及前级移相电路工作正常,故障在CV2触冲功率放大级,如V2放大倍数变低,或开路,电容C5容量下降或失容,造成触发电流过小,V1不能正常开通等;若N2的1脚为固定8V以上正电压或为0V,则故障在N2及前级电路。应继续下一步检查;e、据电路分析,判断各点波形图,并进而估测或推算出移相触发电路各关键点电压值,作出故障诊断,进而完成直流调速器的修复。同步输入电压为交流50Hz正弦波电压,经RR6限流(限幅)、P2整流。

变为100Hz的脉动直流,由于U1输入侧二极管的削波作用,实际在a点(U1的2脚之间)形成一个梯形波电压,其梯形波谷底对应电网过零点。该电压的峰值即为U1输入侧二极管的正向压降,约为1.2V左右。因电网过零点时间极短,但加上U1输入侧发光二极管的门坎电压和P2的正向压降的限制,将梯形波的低电平时间有所“展宽”,可估算U1的2脚之间电值比1.2V稍低,应为直流1V左右;U1输入侧二极管大部分时间处于正向电压作用下,输出侧三极管也大部分时间处于导通状态下,只在电网过零点时,有一个瞬间截止过程,因而B点波形电压峰值为电源电压+9V(U1截止瞬间),低电压为0V(忽略U1内部三极管的饱和导通压降)。

波形接近矩形波,但可能有一定的上升斜率。因而b点对地电压值接近0V而低于1V,估算直流电压约为0.4V左右。而且U1有无过同步脉冲电压输出,检测方法也简单有效:用镊子短接U1的2脚,测b点电压上升为+9V,松开镊子,测b点电压降为1V以下,可以断定,U1电路是好的,同步电压已经正常输入,也能正常输出同步脉冲信号。N1电压比较器电路,具有消噪和对输入电压作用,输出为与c点波形对应的矩形脉冲电压,所测直流电压值也应为0.4V左右。测N1的9脚直流电压,应为RR13的分压值5.4V,输出为04V。判断该级对信号有无正常传输,当用导线或镊子短接10脚时,测8脚应变为0V,解除短接,上升为04V。


欧陆直流调速维修型号以下:591P/0015/220/,590P/0015/220/,591P/0035/220/,590P/0035/220/,591P/0015/500/,590P/0015/500/,

591P/0035/500/,590P/0035/500/,591P/0040/220/,590P/0040/220/,591P/0070/220/,590P/0070/220/,

591P/0110/220/,590P/0110/220/,591P/0165/220/,590P/0165/220/,591P/0040/500/,590P/0040/500/,

591P/0070/500/,590P/0070/500/,591P/0110/500/,590P/0110/500/,591P/0165/500/,590P/0165/500/,

591P/0180/220/,590P/0180/220/,591P/0270/220/,590P/0270/220/,591P/0180/500/,590P/0180/500/,

591P/0270/500/,590P/0270/500/,591P/0380/220/,590P/0380/220/,591P/0500/220/,590P/0500/220/,

591P/0725/220/,590P/0725/220/,

欧陆590维修常见报警:

欧陆590维修 故障报警OVERSPEED

欧陆590维修 故障报警FIELD OVER I(励磁过流)

欧陆590维修 故障报警SPEED FEEDACK(速度反馈故障)

欧陆590维修 故障报警FIELD FAILED(励磁故障)

欧陆590维修 故障报警3 PHASE FAILED(3相故障)

欧陆590维修 故障报警OVER I TRIP(电机电枢过流)
