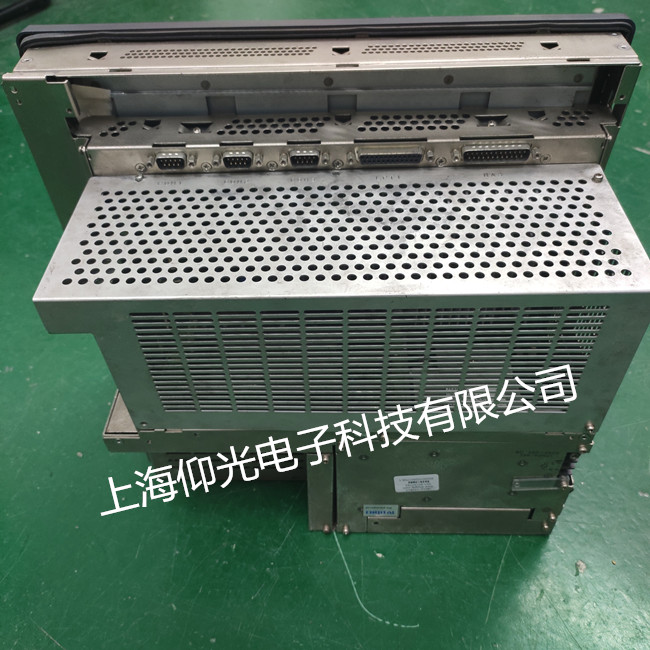

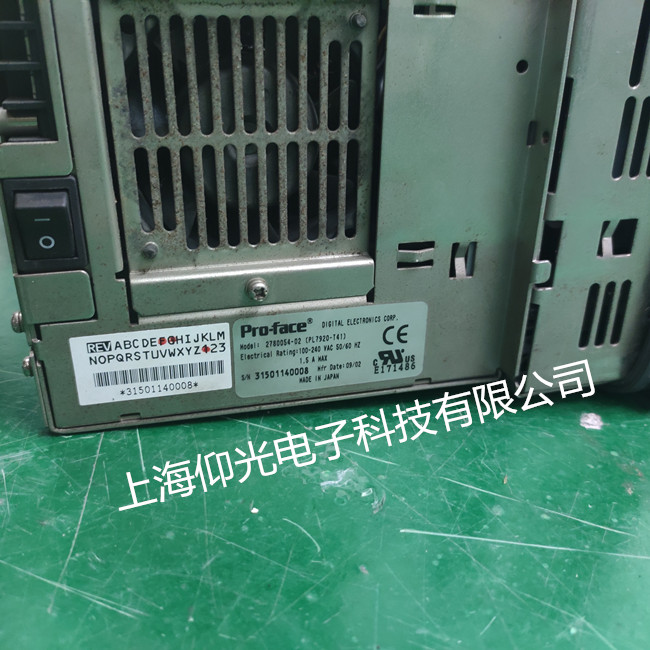

Pro-face普洛菲斯触摸屏维修,2780054-02(PL7920-T41)工控机无显示修理

发布者:变频器维修部    来源:上海仰光电子工程部     发布时间:2020-7-27

Pro-face普洛菲斯触摸屏维修,2780054-02(PL7920-T41)工控机无显示修理

  普洛菲斯触摸屏维修故障;

故障:无显示、黑屏、死屏

  原因:逆变器烧坏,主板故障,屏坏,背光灯不亮主板逆变器故障,逆变器受保护引起上电黑屏,大电流烧损,电源故障。

  解决方法:联系厂家返厂维修,BVS永兴盛客服一直在线,可帮助客户进行返厂操作或者寄主板给你自行修理(会修理)。



  故障:触摸不灵,触摸失灵,出现白屏

  原因:触摸面板故障

  解决方法:返厂重修



  故障:通讯故障,通讯时有时无

  原因:通讯电缆接触不良造成通讯不良

  解决方法:检查线路,重新插拔,无法解决后返厂换线



  故障:触摸无反应,触控正常,主板程序无反应

  原因:主板故障

  解决方法:更换主板,返厂



  故障:触摸不良,操作灵敏度不够

  原因:触摸电阻异常,银浆线电阻无穷大,客户程序问题

  解决方法:更换触摸面板

  普洛菲斯工控机无显示维修;
维修分析


①开关电源提供24V直流电源

②DC→DC模块将24V电压转换为12V供给主板工作(测量其输出电压端无12V电压输出,暂时判定故障点)


③因DC-DC无法提供主板启动电源,使用直流电源输出12V电压供给主板,主板能够正常启动,但无画面显示

④而显示屏供电是靠高压板驱动的,测量发现高压板有输入电压,没有输出,故高压板损坏(排查保险断路)


⑤临时供电12V点亮显示屏并进入系统,但不能触摸指令,因此触摸屏亦损坏


⑥DC-DC检查发现保险烧了,预估功率元件损坏,进一步测量MOS管R422坏,更换R422测量二极阻值(4个MOS管,其中1个异常,再次排查与之对应的0贴片电阻断路)


      开机后主板能正常工作,BIOS检测到键盘部分,报告键盘出错?

  首先看是否键盘锁锁定,解除键盘锁。如果不是,检测主板同底板的连线及键盘、鼠标是否连接正确。

  二、开机后其他部分工作正常,软驱的读盘灯一直常亮软驱不能使用?

  应是软驱数据线接反。

  三、用7162主板时,鼠标、键盘均不能使用?

  查小辫子,看是否为7162专用,如果不是,请将键盘、鼠标反接使用。

  四、工控机装硬盘以前可以启动,安装硬盘后发现不能启动?

  请首先检查硬盘数据线是否接反。

  五、加电后底板上的电源指示灯,亮一下就灭了,无法加电?

  首先看是否机箱内有螺丝等异物,导致短路。其次察看有关电源线是否接反,导致对地短路。再次利用替换法,更换电源,看是否电源的问题,更换地板看是否地板的问题。
