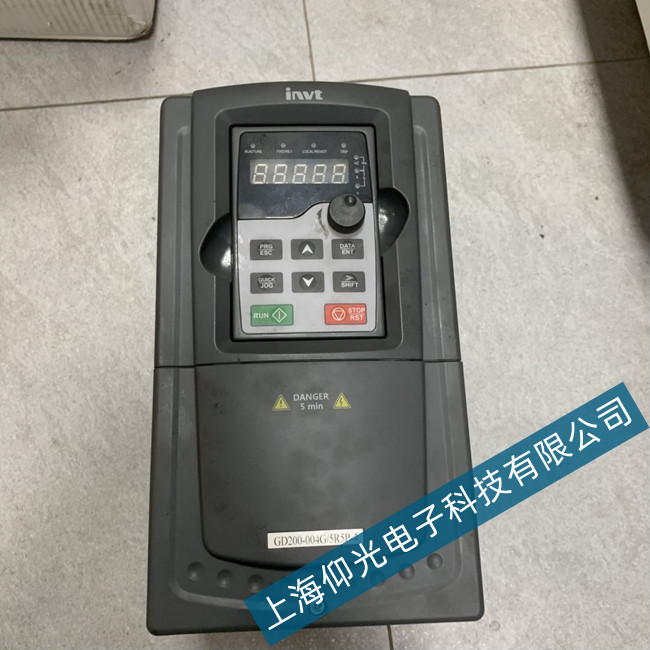

在英威腾变频器中，故障代码BCE表示制动单元故障。导致制动单元故障的原因很多，通常可以总结称一下几点，制动线路故障、制动管损坏以及外接制动电阻阻值偏小。在开展变频器维修时，可以围绕这点着重检查。
BCE是制动单元故障，通过检测制动管CE间的电压（即Vce电压）来判断故障。可能造成的原因有：（1）外部制动电阻阻值偏小；（2）制动管Vce或Vbe有击穿现象；（3）制动管Vce检测电路故障。
以380V D体积为例，排查故障时：
（1）断开电源测量GB与GN阻抗，正常为7.5K，偏小说明制动管门级可能击穿短路；测量PB与N之间二极管特性，正向不导通，反向状态下应为0.8V左右。
（2）如果外接制动电阻请先断开，看是否还出现BCE故障
（3）未接制动电阻且未达制动电压情况下，测量PB与“-”端子间电压，正常为16.5V左右。
（4）如果上述都正常，则BCE故障是控制板或者排线接触不良导致。
（5）更换排线看是否故障排除。
（6）检测控制板F-BAK与GND间电压，正常为OV，F-BAK1与GND间电压正常为3.3V。
请注意，对于变频器的维修，应严格按照说明书和相关安全规范进行操作，避免因操作不当造成设备损坏或人员伤害。同时，对于复杂或不确定的故障，建议联系专业的维修人员进行处理——上海仰光电子，我们提供免费检修，维修速度快，专业维修公司，价格低。
