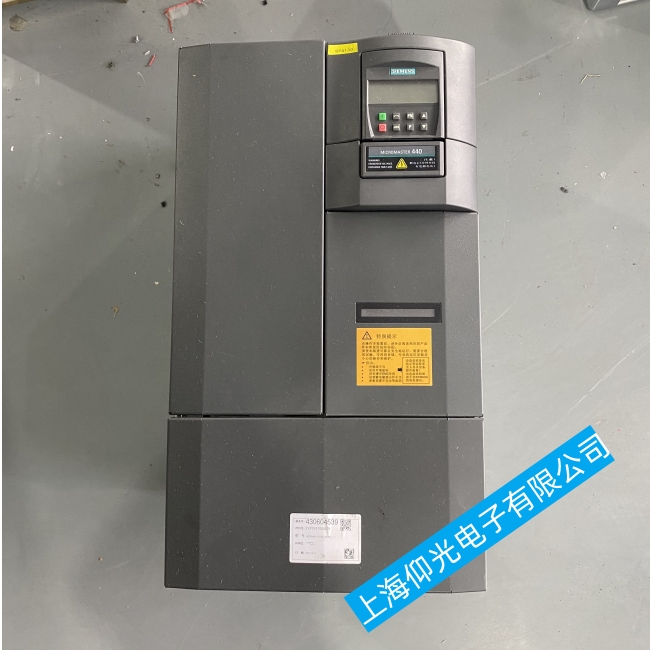

青海祁连山西门子变频器三相输入短路故障分析与维修
一、故障现象
R、S、T三相输入短路，无显示。
二、原因分析及维修方案
拆开机器发现严重的短路现象，整流模块和IGBT模块爆裂，短路造成的黑色积炭喷得到处都是，主回路两个继电器也爆开，主控板暂时没有发现问题，但驱动部分烧了好几处，另外储能大电容一部分都已发涨，电容板上的两颗大螺丝接触处全部烧焦，这就是420系列变频器的通病，因为所有电量都是要经过这两颗铁螺丝，一旦铁螺丝生锈，很容易引起电容的充放电不良，这样电容发热，漏电，发涨到最后损坏重要器件就不在话下了，为了防止再次接触不良打火，在上螺丝同时最好焊上几股粗铜线并存螺丝位上好，维修触发板时不知道参数的，可以从控制板上完好的器件与损坏相同的对比，修复该板的正向电压为4.7伏，负向电压为-4.44伏，更换损坏的设备后，可以加电试验，试验步骤按主回路主控制空载，负载分别运行检测。
加电试验前为保证器件安全，防止重要设备再次损坏，不宜临时安装大容量电容器，宜使用两个小容量电容器，为了保护IGBT，电容到IGBT的供电回路最好是串联一保白炽灯泡，这样就可以加大电容了，通电有后如果显示正常，可以启动变频器，再测量6个触发市制脉冲，如信号正常，就可以去掉电容与IGBT之间的灯泡，装上大电容进行空载运行，正常运行后，再接负载运行，一般在调试机器后恢复正常
