施耐德变频器无输出故障原因分析及解决方法

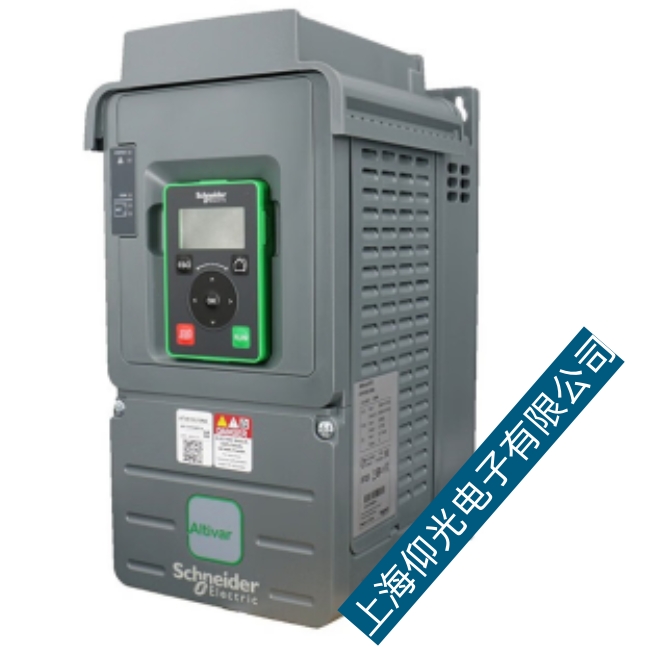

故障现象：最近收到ATV71HD75N4Z变频器，客户反映是该变频器通电后，有时候跳空开，有时候开机无输出。

检查过程：
拆开变频器，检查变频器的整流模块、逆变模块，测试二极管特性好。将变频器通电，显示正常，变频器运行一段时间，测量UVW端子，无输出电压。过一会变频器前级空气开关跳脱。

故障原因分析：
根据故障，我们推测出现故障的原因可能有四种：
1、电解电容损坏。
2、逆变模块损坏。
3、驱动卡损坏。
4、主回路连接不良。
首先，拆下所有变频器，静态测试整流模块和逆变模块。同时测试触发整流和逆变模块，测试结果良好。排除逆变模块损坏的可能。
其次，拆下电解电容，检查电容外观，无损坏痕迹，无电解液流出现象
然后进行充放电测试，电解电容功能良好。
然后，检查结构件，处理结构件上腐蚀痕迹，然后发现结构件上很多地方被腐蚀，在连接P和P1出的铜牌片处，有明显打火的痕迹和螺丝松动痕迹。因此，跳空卡就是连接件松动造成的。
最后，取出驱动卡，单单板测试显示无输出，因此，没有输出肯定是驱动卡损坏。

维修过程：
变频器彻底清洗后，依次安装整流模块、逆变模块、电容。然后连接件及修复后的驱动卡安装，整机安装完毕后，测试，满足上电条件。给变频器通电，开机、输出电压平衡，带负载到额定电流，变频器发热正常，该变频器修复。
