西门子变频器维修经典三大案例解析：
1：西门子MMV 6SE3221 4.0kW变频器维修
静态测量逆变模块正常，整流模块损坏。
故障分析与判断：整流模块损坏通常是由于直流负载过载、短路、元件老化等原因造成的。
测量PN间（万用表的正表笔接N，负表笔接P）之间的反向电阻值，可以反映直流负载是否有过载、短路现象。测PN间电阻值为15052，正常值应为几十千欧，说明直流负载过载；逆变模块正常，可排除；检查大滤波电容、均压电阻是否正常；测试制动开关装置，若损坏、短路，拆下制动开关装置，测量PN间电阻值，正常。
更换制动开关装置，变频器恢复运行。该故障可能是由于变频器的减速时间设置过短，制动过程中产生较大的制动电流，损坏制动开关装置VT造成的。当制动开关装置损坏、短路时，制动电阻直接置于PN之间，产生较大电流（约为额定电流的1/2）。
变频器运行时，整流模块的负载电流为正常负载电流与流过制动电阻的电流之和。整流模块因长期在过载条件下工作而损坏。如果生产工艺允许，增加减速时间可以防止这种故障再次发生。

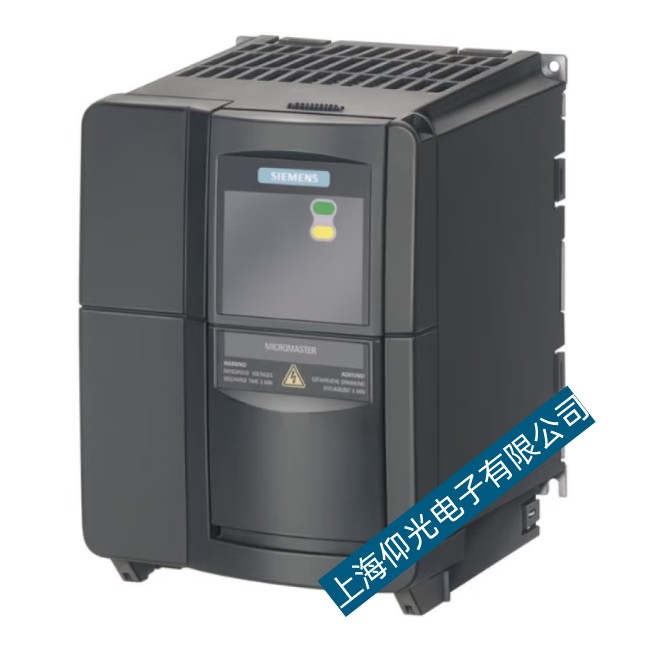

2：西门子MM420变频器维修37kW
静态检测显示逆变模块正常，整流模块损坏。
检查PN间反向电阻是否小于正常值。拆开变频器后发现，大滤波电容组合的印刷电路板上有大滤波电容液体流出的痕迹。进一步检查发现，两个大滤波电容损坏漏电，漏电严重。更换电容，清洗滤波大电容组合印刷电路板，然后测量PN间反向电阻值正常，逆变器恢复正常工作。如果按要求进行日常检查和定期维护工作，这种故障是可以避免的。
三：西门子MM430变频器维修11千瓦
静态检测显示逆变模块正常，整流模块损坏。
测得PN间反向电阻值在正常范围内，主电路未发现异常。初步判断整流模块因自然老化而损坏。但在清理检查过程中，发现驱动电路有元件损坏的迹象。进一步测量发现，有一个元件损坏，导致驱动输出始终处于高电平。
更换整流模块，修复驱动电路。变频器运行过程中，其中一个驱动电路突然损坏，导致输出始终保持高电平，导致该桥臂上的两个逆变开关器件同时导通，造成短路。电路和大电流。整流模块首先损坏，失去高压直流电，避免逆变模块损坏。
变频器维修流程：
第1步：根据客户的故障描述，评估该伺服器的可修复性。
第2步：客户寄/送到我司，登记入库，等待检测。
第3步：工程师检测故障点，出具检测报告书，确定维修价格及维修周期。
第4步：维修报价，等待客户确认。同意则进行维修，不同意则原机返回。
第5步：维修ok, 带电机测试老化。
第6步：试机成功登记出库。
第7步：客户付款。
第8步：交付客户使用。
第9步：贴心的跟踪服务。
