14 NXL 伟肯 变频器过热 散热器温度超过90°C.若散热器温度超过85°C，则将出现过温报警检查冷却气流的流量检查散热器是否不干净
检查环境温度确保相对于环境温度和电机负载，斩波频率没有过高

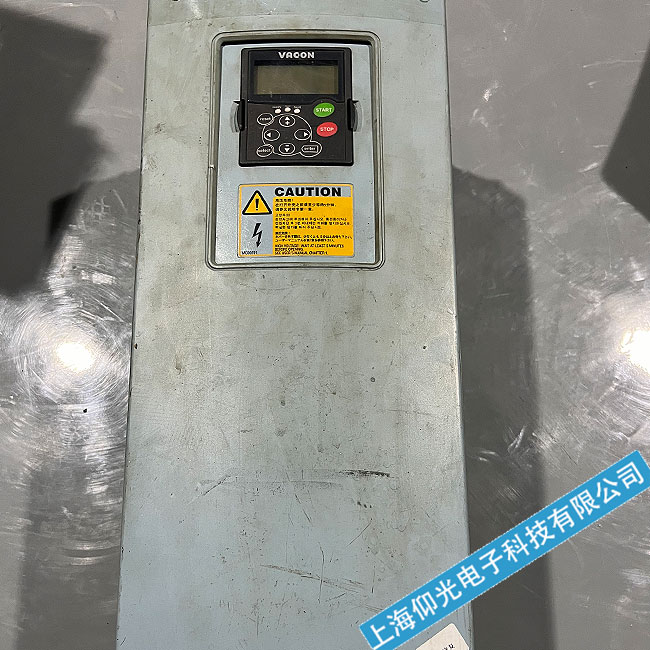

Vacon变频器跳代码14修理|伟肯变频器过热故障维修|瓦萨变频器过热故障维修
Vacon变频器在开关过程中
开通时间Ton:从B极通入正向信号电流时起，到集电极电流上升到0.9 Ics所需要的时间。
②关断时间Toff:从基极电流撤消时起，至1c下降至0.1 lcs 所需的时间
开通时间和关断时间将直接影响到SPWM调制是的载波频率。通常，使用GTR做逆变管时的载波频率底于2KHz。
Vacon变频器用GTR的选用
(1)Uceo 通常按电源线电压U峰值的2倍来选择。
Uceo≥2厂2U在电源电压为380V的变频器中，应有Uceo≥2厂2U*380V=1074.8V，故选用Uceo=1200V的GTR是适宜的。
(2)Icm 按额定电流In峰值的2倍来选择lcm≥2厂2 lnGTR是用电流信号进行驱动的，所需驱动功率较大，故基极驱动系统比较复杂，
并使工作频率难以提高，这是其不足之处。告诉大家的是MOSFET
以及IGBT
1、功率场效应晶体管(POWER MOSFET)它的3个极分别是源极S、漏极D和栅极G
2、伟肯变频器其工作特点是，G、S间的控制信号是电压信号Ugs。改变Ugs的大小，主电路的漏极电流Id也跟着改变。由于G、S间的输入阻抗很大，故控制电流几乎为0，所需驱动功率很小。和GTR相
3、比，其驱动系统比较简单，工作频率也比较高。此外，MOSFET还具有热稳定性好、安全工作区大等优点。
4、但是，功率场效应晶体管在提高击穿电压和增大电流方面进展较慢，故在伟肯变频器中的应用尚不能居主导地位。
5、2、绝缘栅双极晶体管(IGBT) IGBT是MOSFET和GTR相结合的产物，是栅极为绝缘栅结构(MOS结构)的晶体管，它的三个极分别是集电极C、发射极E和栅极G。
6、工作特点是，控制部分与场效应晶体管相同，控制信号为电压信号Uge,输入阻抗很高，栅极电流I≈0，故驱动功率很小。而起主电路部分则与GTR相同，工作电流为集电极电流I。
7、至今，IGBT的击穿电压也已做到1200V，集电极大饱和电流已超过1500A，由IGBT作为逆变器件的变频器容量已达到250KVA以上。
8、此外，其工作频率可达20KHZ。由IGBT作为逆变器件的变频器的载波频率一般都在10KHZ以上，故电动机的电源波形比较平滑，基本无电磁噪声。
9、在Vacon变频器工作时，流过Vacon变频器的电流是很大的,变频器产生的热量也是非常大的，不能忽视其发热所产生的影响
10、通常，Vacon变频器安装在控制柜中。我们要了解一台伟肯变频器的发热量大概是多少.可以用以下公式估算:
11、发热量的近似值=变频器容量(KW) x55 [W]
12、在这里,如果Vacon变频器容量是以恒转矩负载为准的(过流能力150%*60s)
13、如果伟肯变频器带有直流电抗器或交流电抗器,并且也在柜子里面,这时发热量会更大一些。电抗器安装在瓦萨变频器侧面或测上方比较好。
