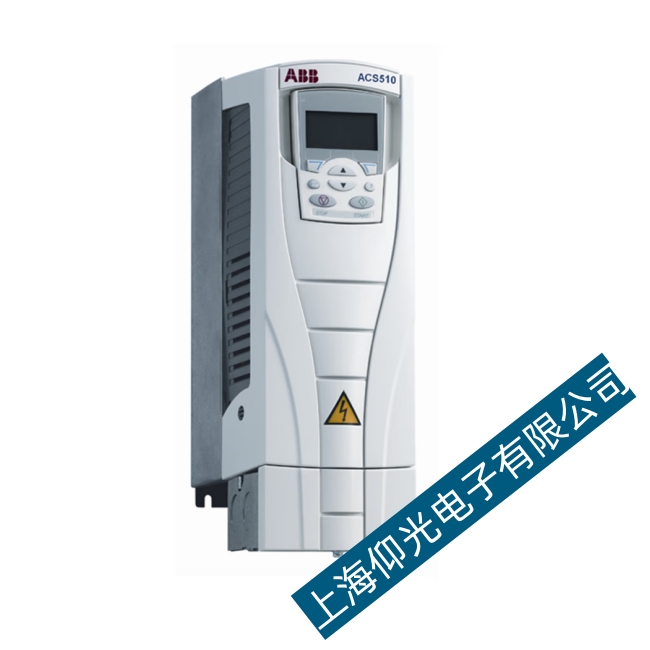

苏州ABB变频器ACS510-01-290A-4短路故障代码修理
故障代码:短路
(1)故障原因:外接电机电缆故障或变频器本身硬件故障。
(2)处理措施:断开变频器输出线，用兆欧表测量三相接地绝缘和三相电组，如电机或电缆有问题，更换电机和电缆；如果输出正常，检查逆变器的主电路，主要是IGBT、逆变块和整流桥。如何判断IGBT、逆变块、整流桥是否正常？因此，我用万用表二极管档测试上述完好的电气设备，测试结果以下:
①对于IGBT，当万用表用黑色探针测C，用红色探针测E时，电阻值约为0.34MQ，否则为无穷大。其他四种情况都是无限的。
②对于逆变块，当万用表黑色表笔测正极，红色表笔测负极时，电阻值约为0.67MQ，否则为无穷大。用黑色探针测量接地极，用红色探针测量负极时，电阻值约为0.34MQ，否则为无穷大；用黑色探针测量正极，用红色探针测量接地电极时，电阻值约为0.34MQ，否则为无穷大。
③对于整流桥，用万用表和黑色探针测量。
a、用红色探针测3时电阻值约为0.37Mt2，否则为无穷大。其他四种情况都是无限的。
B.若是测试结果与上述描述结果误差太大，建议更换。若是考虑到减少维修对生产时间的影响，建议最好干脆更换变频器，因为更换一台变频器需要大概2h的时间，但若是因为短故障码而进行维修，时间就远远超出2h，而且时间不可控。
