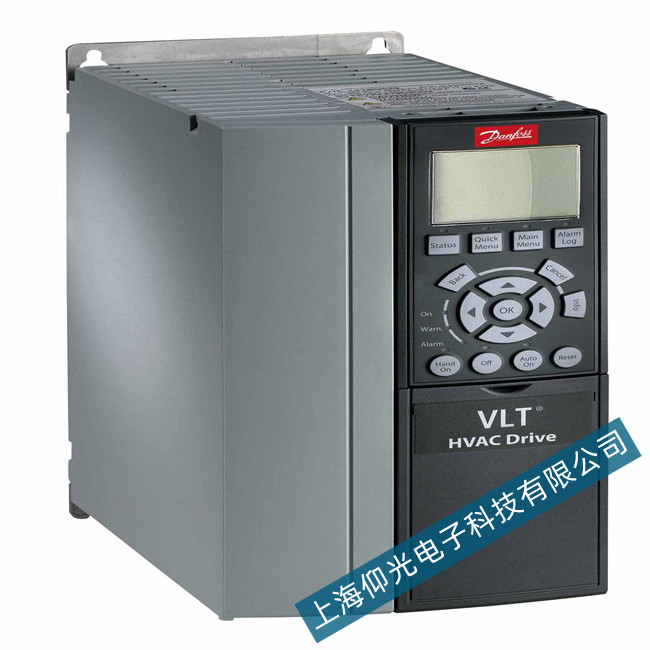

丹弗斯变频器VLT2900系列内部异响故障维修

变频器行时前级空开跳闸，并且听到变频器内部有异常响动处理方法：

检查过程中，依次拆下变频器的CONTROL CARD ，INTERFACE CARD ，POWER CARD，GATEDRIVE CARD，电容箱2组后，发现变频器的IGBT模块损坏，原本固定在IGBT模块上的IGBT吸收板已经炸毁。经过对相关板卡的测试，发现GATEDRIVE CARD损坏，测量其他板块正常。

　　在拆卸变频器板卡时发现其POWER CARD 和DRIVE CARD上有很多的油污和灰尘。打开变频器的散热片风机，看到散热片上也粘满了油污和杂物，将变频器的散热通道完全堵死。由此可以推断：变频器的IGBT模块无法散热导致损坏。

　　维修过程如下：首先将变频器完全拆开，将散热通道散热片拆下，用空压气体清理散片，将散热片清理干净，同时将变频器内部结构件和板卡全部清理干净。安装IGBT模块，安装IGBT模块时候要按照模块的要求，顺序安装，力矩适度。然后依次安装连接电抗器的结构件和HF卡，IGBT吸收电容，连接端子的结构件。接下来要安装电容箱2组，POWER CARD，GATEDRIVE CARD， INTERFACE CARD，CONTROL CARD 。安装结束后进行静态的测试，静态测试结果良好后进行上电测试和带负载试验。带负载试验合格，顺利完成维修。

经验总结：综合不同的送修单位和不同的使用环境中数台丹佛斯大功率P407结构机型变频器维修情况，总结出变频器IGBT模块损坏的主要原因是：使用环境的恶劣，使得门极驱动卡上电子元件损坏以及变频器的散热通道堵赛。
