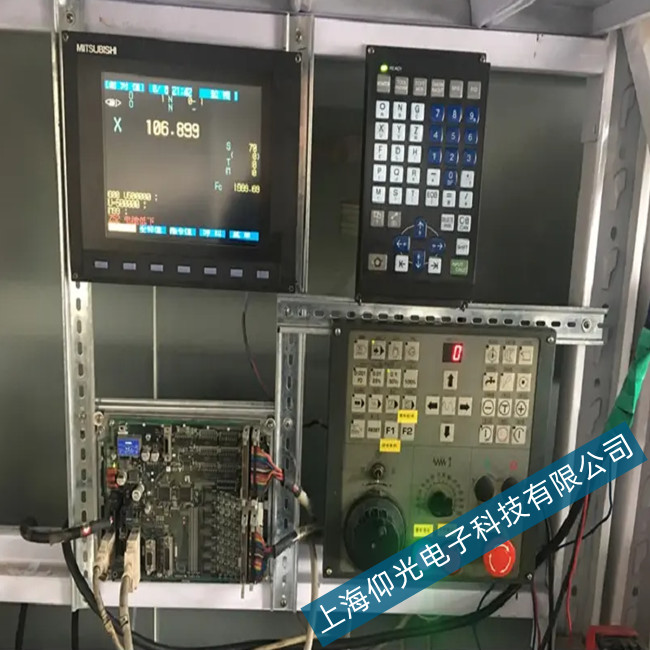

三菱数控系统C6系列开机出现[Z55－RI/O未连接]报警诊断方法

报警显示：[Z55－RI/O未连接]

现象：实际情况是系统根本未有配备RI/O，而另一情况是系统确实配备了RI/O而且连接完成。但为何还会出现这种报警？

分析：

● 上电顺序不对。先对控制器上电而后对RIO上电，结果造成控制器检测不到RIO。

● 主电缆CF10（控制器――基本I/O）连接不良。

处置：

1. 改变上电顺序。

2. 将CF10电缆重新插拔上紧。

3. 检查对RI/O的供电电源。

报警显示：[Y03 MCP   XYZ]

------伺服驱动器未安装

现象：实际情况是伺服驱动器已安装，为什么会出现这类报警？

分析和处置：

1、各连接电缆未插紧，将各电缆拔下后重新插紧。

2、某条电缆有故障，更换电缆。

3、上电顺序不对。应该先上伺服系统电，最后对控制器上电。

4、驱动器的轴号正确设定. 或终端插头未连接。
