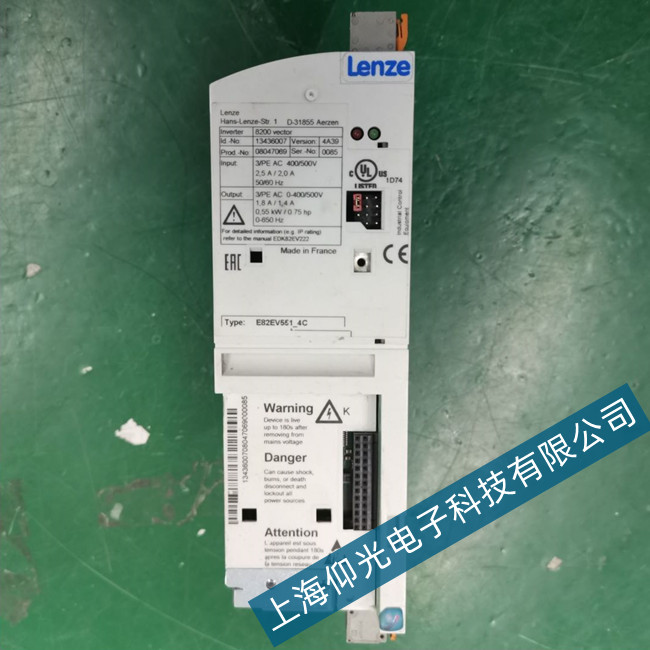

伦茨变频器8210系列报警代码ER02/ER05维修

(1)故障ER02/ER05

故障代码ER02/ER05表示变频器在减速中出现过流或过压故障,主要原因为减速时间过短、负载回馈能过大未能及时被释放。若电机驱动惯性较大的负载时,当变频器(即电机的同步转速)下降时电机的实际转速可能大于同步转速,这时电机处于发电状态,此部分能量将通过变频器的逆变电路返回到直流回路,从而使变频器出现过压或过流保护。现场处理时在不影响生产I艺的情况下可变频器的减速时间,若负载惯性较大,又要求在一定时间内停机时,则要加装外部制动电阻和制动单元, G2/P2系列变频器22kWI以下的机型均内置制动单元,只需加外部制动电阻即可,电阻选配可根据产品说明中选用,对于功率22kW以上的机型则要求外加制动单元和制动电阻。

ERO2/ER05故障一般只在变频器减速停机中才会出现,如果变频器在其它运行状态下出现该故障,则可能是变频器内部的开关电源部分,如电压检测电路或电流检测电路异常而引起的。

(2) 故障ER08

变频器出现ER08故障代码表示变频器处于欠压故障状态。主要原因有输入电源过低或缺相、变频器内部电压检测电路异常、变频器主电路异常。通用变频器电压输入范围在320V~460V ,在实际应用中变频器满载运行时，当输入电压低于340V时可能会出现欠压保护,这时应电网输入电压或变频器降额使用;若输入电压正常变频器在运行中出现ER08故障,则可判断为变频器内部故障。当主回路中KS器跳开,使限流电阻在变频器运行时串联到主回路中,这时若变频器带负载运行便会出现ER08故障,这时可排除是否为器损坏或器控制电路异常;若变频器主回路正常,出现ER08的原因大多为电压检测电路故障,一般变频器的电压检测电路为开关电源的一-组输出,经过取样、比较电路后给CPU处理器，当超过设定值时, CPU根据比较输出故障, IGBT ,同时显示故障代码。
