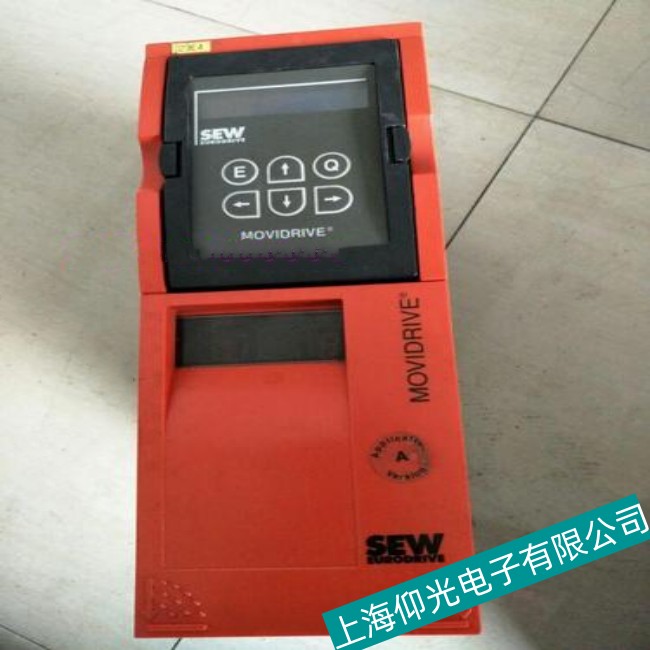

SEW变频器MDV60A维修“上电无显示”故障

SEW变频器“上电无显示”的检修过程和故障分析：

检查过程：

将该变频器拆开，检查变频器的整流模块、逆变模块，测试二极管特性好。将变频器送电，无显示,测试控制卡上没有+5VDC,判断变频器开关电源损坏。

故障原因分析：

将变频器拆开后发现，该变频器电源卡上有很多的油污，并且在开关电源负载线路上，整流二极管旁边出现一大块烧焦的痕迹。在开关电源另外一路负载上有个整流二极管烧断。同时发现该路的滤波电容出现漏液的痕迹，并且检查发现了滤波电容负极处的铜皮和表层的正极电阻值很小，用小刀轻轻的去除中间的污垢，发现里面已经烧焦了，处理干净后，短路现象消失。

由于变频器的电源卡上非常脏，发生开关电源负载短路的几率比较大。该变频器开关电源损坏就是因为变频器电源卡上短路导致。

维修过程：

该变频器整体全部拆卸，变频器电源卡非常脏，清洗电源卡上的油污，更换掉电解电容。修复损坏的线路。将变频器单板测试，送电后，开关电源各路电源工作正常。安装好变频器，测试二极管特性正常。给变频器送电，开机、输出电压平衡，带负载到额定电流，变频器发热也正常，该变频器修复。
