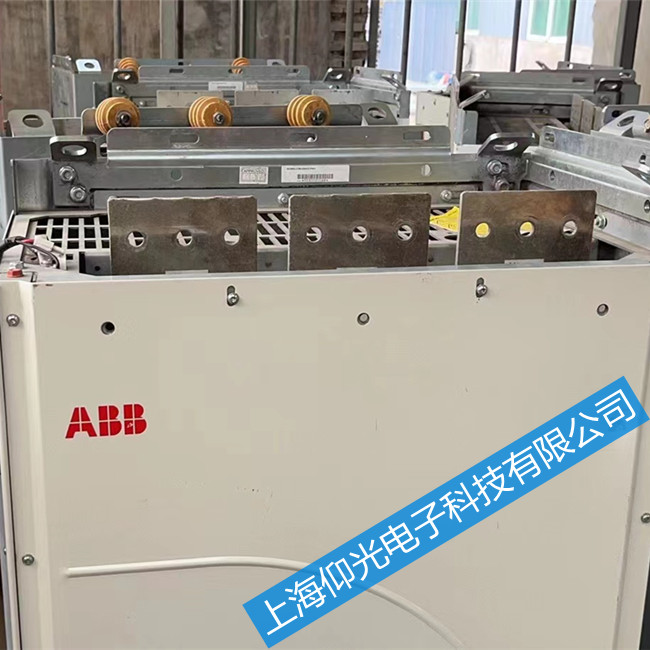

ABB变频器故障代码SHORT CIRCUIT的故障原因

ABB变频器故障代码SHORT CIRCUIT的故障原因：外部连接的电机电缆故障或变频器自身硬件故障。

ABB变频器故障代码SHORT CIRCUIT的故障处理方法：脱开变频器的输出线，用兆欧表测量三相对地绝缘情况和三相电组，如果电机或电缆有问题，更换电机和电缆；如果输出正常的话，就检查变频器的主回路，主要检查IGBT、逆变块和整流桥等。如何判断IGBT、逆变块和整流桥是否正常呢，这里我把上述完好电器件用万用表二极管档进行测试，测试结果如：

① 对于IGBT，万用表黑表笔测C，红表笔测E时，阻值为0．34MΩ左右，反之无穷大。其它四种情况均为均无穷大。

② 对于逆变块，万用表黑表笔测正极，红表笔测负极时，阻值为0．67MΩ左右，反之无穷大。万用表黑表笔测接地极，红表笔测负极时，阻值为0．34MΩ左右，反之无穷大；万用表黑表笔测正极，红表笔测接地极时，阻值为0．34MΩ左右，反之无穷大。

③  对于整流桥，万用表黑表笔测1，红表笔测3时，阻值为0．37MΩ左右，反之无穷大。其它四种情况均为均无穷大。
