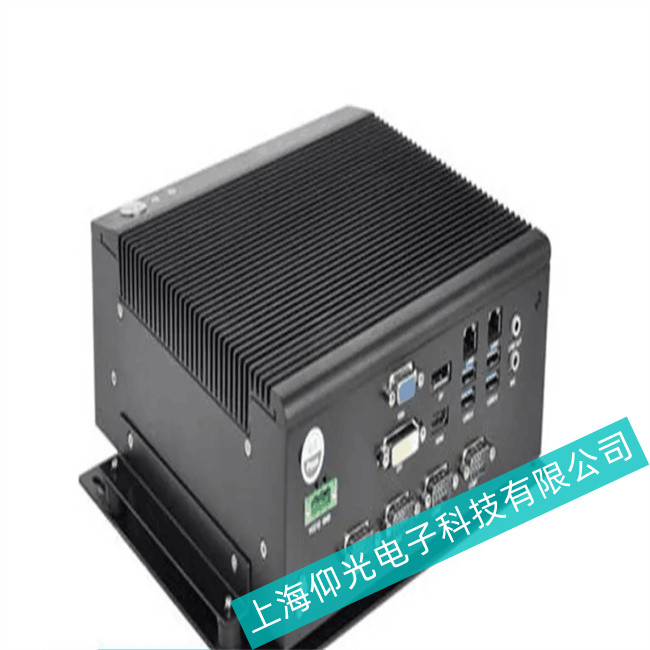

Kontron控创工控机出现花屏竖纹故障解决方法
1)控创工控机花屏故障现象：反复上电后，花的条纹、色彩有变化。
解决方法：：检查逻辑板
2)控创工控机花屏故障现象：反复上电后，花的条纹、色彩无变化。
解决方法：屏本身坏机会大。
3)控创工控机花屏故障现象：图像有干扰，字符上也有干扰。
解决方法：逻辑板、屏信号连线、数字板信号输出电路。
4)控创工控机花屏故障现象：字符正常，图像有块状、点状干扰。YPbPr输入信号，没有干扰。再从AV端口输入，图像出现干扰。
解决方法：帧存储器假焊，图像增强处理IC控制信号线断。
5)控创工控机花屏故障现象：图像全部是花点状，细碎花屏，字符是正常的。
解决方法：故障在视频解码器电路。因为，图像增强处理电路产生的故障 是块状的，不是细碎的。
6)控创工控机花屏故障现象：图像上有扭曲状或者网纹干扰。AV试机一切正常。
解决方法：中放、高放电路。
7）控创工控机花屏故障现象：图像规则块状花屏。
解决方法：主板缓存与主芯片通信不良。
8)控创工控机花屏故障现象：花屏鬼影，整个屏幕有杂乱的彩色条纹。
解决方法：关掉图像对比度来判断.如果关掉对比度,图像缺色就说明故障点在主板的格式变换电路和LVDS连接线.反之,如果关掉对比度,图像基本正常,说明就是T-CON板的格式变换器没正常工作.逻辑板主查屏供电及芯片供电，格式变换器与帧存储器通讯，屏存储器数据损坏。
9)控创工控机花屏故障现象：开机时左上方出现瞬间花屏。
解决方法：BLON控制电压异常。
10）控创工控机花屏故障现象：图像彩色反相,且在出现菜单显示时表现出缺色而形成的补色出现。
解决方法：主板与屏的接口时序不一致造成，重新升级对应软件数据。
11)控创工控机花屏故障现象：彩色竖条，控制功能正常,且有黑屏现象。
解决方法：主板发送的LVDS信号与逻辑板驱动的逻辑时序不对应，查LVDS线和逻辑板。
12)控创工控机花屏故障现象：图像呈现亮度不均匀,且有垂直和水平断续亮线干扰.输入其它测试信号也存在此现象。
解决方法：LVDS信号传输不良。
13)控创工控机花屏故障现象：格仔形规则块状花屏(满屏竖条)。
解决方法：主芯片与DDR之间通信。
14)控创工控机花屏故障现象：光栅在垂直方向上出现垂直竖条闪动,且光栅在二分之一处错开。
解决方法：问题是由行列驱动信号和时序控制信号丢失造成。1)行列驱动电路自身问题.2)逻辑板与行列驱动电路的连接排插接触不良造成驱动信号异常.3)逻辑板格式变换电路未送出RSDS信号.
15)控创工控机花屏故障现象：在有图像画面时可看到有彩色点组成的垂直竖道,有菜单显示时可见有白色雨点状斜纹,在无信号时整屏可隐约看到不均匀的较大的彩色颗粒点。
解决方法：像素丢失,检查缓存。
16)控创工控机花屏故障现象：图像正常显示,只是其中会在局部区域,夹杂有很多细小的“雪花”状彩点。
解决方法：LVDS线不良。
17)控创工控机花屏故障现象：无信号蓝屏时正常,加信号时图像花屏。
解决方法：主板DDR存储器和主板通信不良
18）控创工控机花屏故障现象：不定时花屏，花屏中间图像夹杂很多细小的彩点。
解决方法：LVDS插线接触不良。
