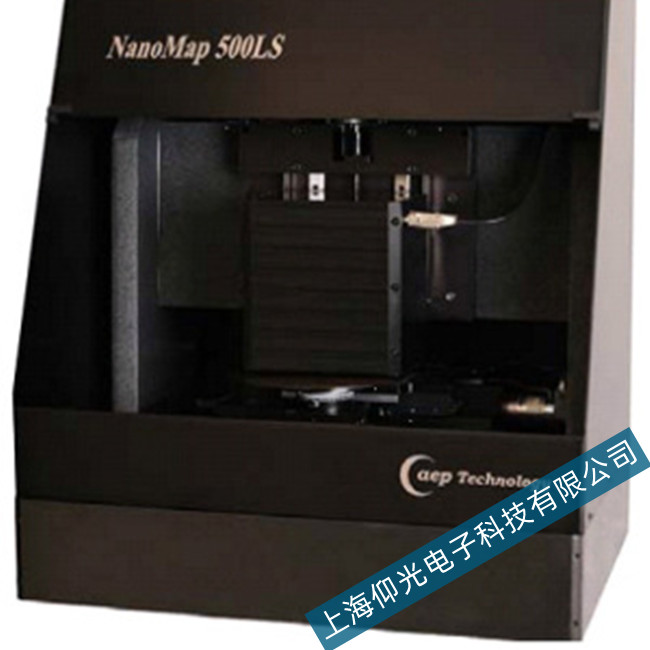

美国AEP轮廓仪NANOMAP 500LS仪器不工作故障排查维修
(1)仪器不工作
这种故障产生的原因比较明显，损坏形式比较简单。如导线的断路和短路；元件(晶体管、电阻、电容、电位器、变压器等)内部的断路和短路；插接件的接触不良；传动件卡住等。以BCJ-2型轮廓仪为例，说明仪器不工作的一些表现如下。
①开启电源，指示灯不亮，各部分都不动作。这肯定是没接通电源，要从电源插头、导线、保险丝或电源变压器等元件上找原因。
②通电后只有某一部件不动作。假如驱动箱不动，这时就应该从线路、微动开关、电源、机械结构等方面寻找原因，检查各元件是否正常，对电机绕组也要检查。
③各部件运动正常，但指零表不动，记录笔也不动，或都偏向一边。其原因可能是传感器到电箱的连线有断路，或者是加至传感器的振荡电压有问题。若都正常，再用示波器观察输出信号。
④传感器正常，指零表不动。毛病主要在电箱电路中。首先用万用表检查正负电源、振荡器、放大器等是否处于正常状态。必要时可用低频信号发生器送人信号，再用示波器观察输出信号，以便检查判断出故障发生的区域。假如是放大器有毛病，可以通过测量各晶体管直流工作点的方法进一步缩小故障范围。假如指零表正常，但记录笔不动，则问题主要是在功率放大级。
⑤振荡器停振：首先应该检查供电、管子的工作点等是否正常。断开外负载，看振荡是否恢复。若不奏效，再在振荡部件范围内细细查找，检查电容、电感、变压器等元件是否正常。
(2)仪器不准确
不准是指放大倍数过大或过小，以致超出可调范围；另外，还有放大非线性超差。以下分几种情况讨论。
①低挡放大倍数正常，而高挡变迟钝。主要原因是电桥零点残压过大，使高挡放大级饱和。
②各挡放大倍数都大很多，指零表也摇摆不定．调总放大比电位器无效。主要原因是放大器的负反馈开路。
③各挡放大倍数都很小，原因较多．要逐级查找：当指零表满度时，记录器也满度，表明功放级完好；当积分表示值偏小很多时．多为末级全波整流器中有二极管损坏；当积分表和记录器的示值都偏小很多时，多为交流放大器的问题：
④积分表短路时指针仍慢慢移动而停不住。原因可能是短路触点有污物，也可能是由表头本身平衡不良引起的。指针漂移不超过1mm(6～8)s为正常。
⑤线性超差，多数是因为晶体管工作点不正确所致：
⑥信号变化时输出不变。主要是由传感器和电桥零点残压过大，使得放大器末级饱和而引起的。
