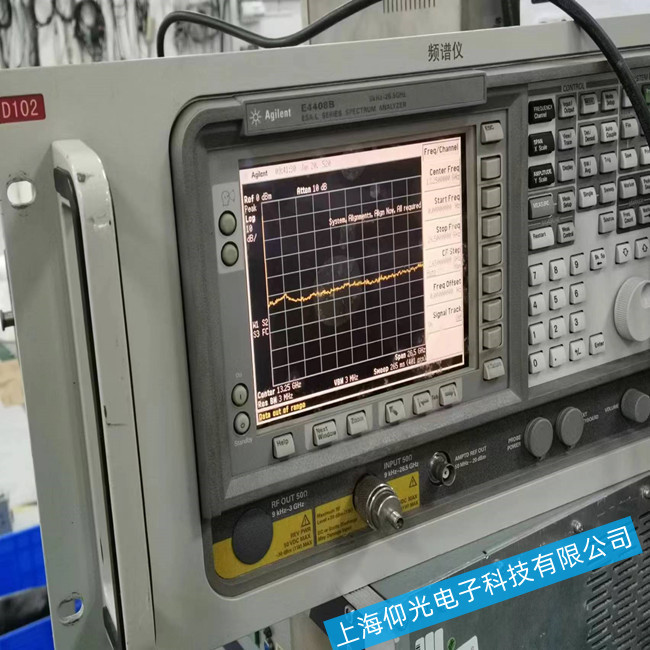

安捷伦频谱分析仪黑屏原因分析及维修方法
故障一：黑屏。造成黑屏的原因一般来说电源出故障的几率高，因此先确定电源是否正常。频谱仪普遍采用开关电源，可利用开关电源的一般检修方法进行排除修复。若电源无问题，还有比较常见的原因是高压电路故障，在这里着重介绍一下频谱仪的液晶显示屏，液晶显示器发出的来光是它内部灯管发出的，灯管特性类似于家用日光灯，但它正常工作时需要400～800V的高压，若灯管不亮，就先用高内阻万用表测试高压是否有故障，若高压正常，则更换灯管；否则就是高压逆变电路故障。
故障二：全波段信号测试幅度不准确。对此故障的诊断用分段排除法，即用一台合适的微波信号源作为被测信号，再用一台频谱仪作为测试仪，从信号输入端开始，对电路输入信号和输出信号的幅度进行测试，查找反常现象，判断故障出处。若步进衰减器故障，一般情况比较常见的原因是由于衰减器触点接触不良或模块损坏，导致插损异常，引起测试幅度不准确，解决办法是清洁触点进行修复或者更换模块。要是本振电路故障，可在本振电路的参考环、取样环、耦合器、隔离器、放大器等端口进行检查测试，对损坏的器件进行更换修复，必要时更换整个部件。而对于变频器常见故障是变频器件损坏或者是信号传输故障，用清理虚焊点和调谐耦合电容方法可排除信号传输故障。
故障三：GPIB不工作。首先检查GPIB电缆的连接是否正确以及电缆的好坏，再查看GPIB地址的设置有无问题。在出厂时，频谱仪地址均有设置，一般在“配置”菜单的“频谱仪地址”中查看GPIB地址。
故障四：2.95GHz以上信号不能测试。2.95GHz以上频率属于高频段信号，由于低频段测试正常，说明步进衰减器、变频器和后续电信号处理各个电路均正常，那么通过原理框图可得出判断，此故障产生的原因可能有二个：射频开关故障、变频器的谐波混频器故障。若射频开关自身损坏更换射频开关即可，若是射频开关驱动电路故障造成不能转换，则检修方法同一般电路的是同样的。用此分析方法同样可检修低频段故障。
