纺织厂BR贝加莱工控机5PC910.SX01-00主板损坏的故障维修方法

发布者:cm    来源:上海仰光电子科技有限公司     发布时间:2023-8-7

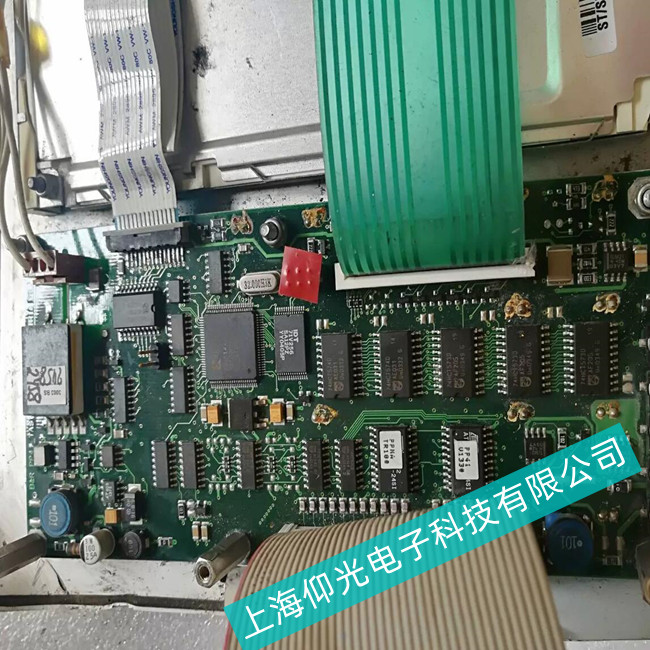

纺织厂BR贝加莱工控机5PC910.SX01-00主板损坏的故障维修方法
纺织厂BR贝加莱工控机5PC910.SX01-00主板损坏的故障维修方法
一、程序法:该法主要用于检查各种接口电路、以及具有地址参数的各种电路是否有故障,其原理就是用软件发送数据、命令,通过读线路状态及某个芯片(如寄存器)状态,来识别故障部位。
二、检查贝加莱工控机5PC910.SX01-00主板是否有短路:在加电之前应测量一下工控主板是否有短路,以免发生意外。判断方法是:测芯片的电源引脚与地之间的电阻。未插入电源插头时,该电阻一般应为300Ω,Z低也不应低于100Ω。再测一下反向电阻值,略有差异,但不能相差过大。若正反向阻值很小或接近导通,就说明工控主板有短路发生。工控主板短路的原因,可能是工控主板上有损坏的电阻电容、或者有导电杂物,也可能是工控主板上有被击穿的芯片。要找出击穿的芯片,你可以将电源插上加电   片时,若电压变为正常,则这条引线引出的元器件或拔下来的芯片,就是故障所在。
三、除尘法:贝加莱工控机5PC910.SX01-00主板的面积较大,是聚集灰尘较多的地方。灰尘很容易引发插槽与板卡接触不良,另外,贝加莱工控机5PC910.SX01-00主板上一些插卡、芯片采用插脚形式,也常会因为引脚氧化而接触不良。建议用羊毛刷轻轻刷去工控主板上的灰尘,一定注意不要用力过大或动作过猛,以免碰掉工控主板表面的贴片元件或造成元件的松动以致虚焊。注意清除CPU插槽内用于检测CPU温度、或贝加莱工控机5PC910.SX01-00主板上用于监控机箱内温度的热敏电阻上的灰尘,否则会造成工控主板对温度的识别错误,从而引发工控主板保护性故障。如果是插槽引脚氧化引起接触不良,可以将有硬度的白纸折好(表面光滑那面向外),插入槽内来回擦拭;对于插卡插脚,可用橡皮擦去表面氧化层,然后重新插接。
四、拔插交换法:先关机,然后将插件板逐块拔出;每拔出一块板就开机观察机器运行状态,一旦拔出某块后、工控主板运行正常,那么就是该插件板有故障、或相应I/O总线插槽及负载电路故障;若拔出所有插件板后,系统启动仍不正常,则故障很可能就在工控主板上。
五、静态/动态测量法:
1、静态测量法:让贝加莱工控机5PC910.SX01-00主板暂停在某一特写状态下,根据电路逻辑原理或芯片输出与输入之间的逻辑关系,用万用表或逻辑笔测量相关点电平,来分析判断故障原因。
2、动态测量分析法:编制专用论断程序或人为设置正常条件,在机器运行过程中,用示波器测量观察有关组件的波形,并与正常的波形进行比较,以便判断故障部位。
