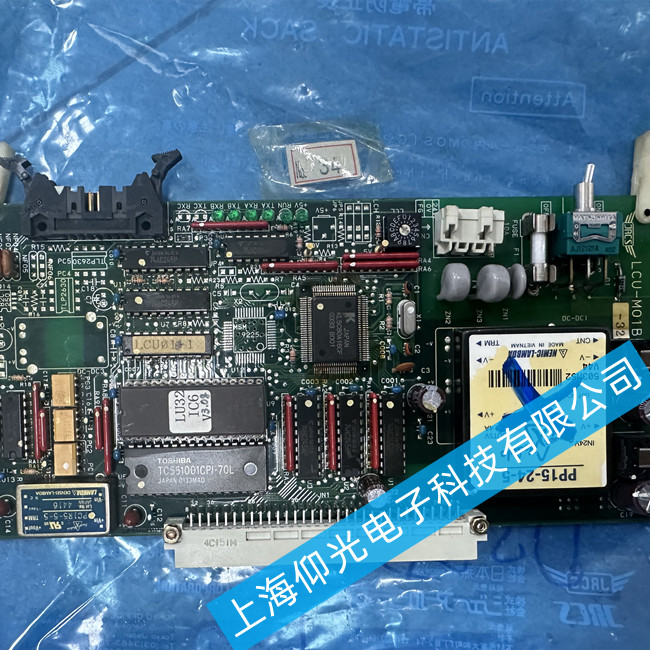

JRCS电路板维修LCU-M01G LCU-M30B船舶电路板维修

  JRCS电路板维修常见的电路板短路的种类：

1、短路按照功能性可分为：焊接短路（如：连锡）、PCB短路（如：残铜、孔偏等）、电路板内层微短路、器件短路、组装短路、ESD/EOS击穿、电化学短路（如：化学残留、电迁移）、其他原因造成的短路。
2、短路按照布线特性可分类为：线对线短路、线对面（层）短路、面对面（层对层）短路。
  JRCS电路板维修船舶电路板短路检查步骤：
1、电脑上打开PCB板设计图，把短路的网络点亮，看看什么地方离得最近，最容易连到一块。特别要注意IC内部的短路。
2、如果是人工焊接，要养成好的习惯：
焊接前要目视检查一遍PCB线路板，并用万用表检查关键电路（特别是电源与地）是否短路。
焊接时不要乱甩烙铁，如果把焊锡甩到芯片的焊脚上（特别是表贴元件），就不容易查到。
每次焊接完一个芯片就用万用表测一下电源和地是否短路。
3、发现有短路现象。拿一块板来割线（特别适合单/双层板），割线后将每部分功能块分别通电，逐步排除。
4、使用短路定位分析仪器。常见的有：新加坡PROTEQCB2000短路追踪仪，香港灵智科技QT50短路追踪仪，英国POLARToneOhm950多层板路短路探测仪等。
LCU-M01G LCU-M30B船舶电路板维修
