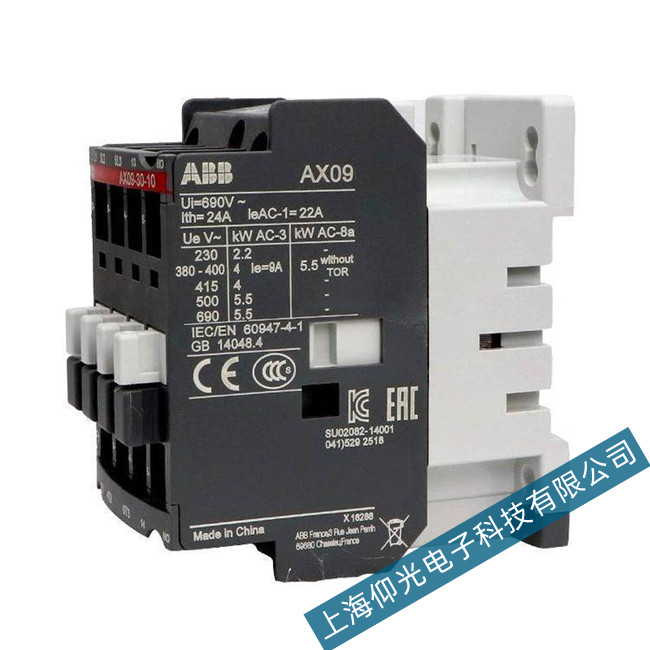

ABB交流接触器AF1350-30-11吸附不正常故障原因排查维修
一、接触器线圈通电后，接触器线圈不工作或不能正常工作
1 )线圈控制电路被切断。 确认连接端子有无断线或脱落，如有断线则更换相应的导线，防止相应的连接端子脱落。
2 )线圈损坏。 用万用表测量线圈的电阻，电阻为时更换线圈。
3 )热继电器启动后，未复位。 如果万用表上热敏继电器的两个常闭点之间的电阻值为，按下热敏继电器的复位按钮即可。
4 )控制电源电压与线圈电压不一致，线圈额定电压高于线路电压。 更换为与控制线电压相应的线圈。
5 )触头弹簧压力或释放弹簧压力过大。 调整弹簧压力或更换弹簧
6 )按钮触点或辅助触点接触不良。 请清扫或更换触头。
7 )触头超行程过大。 调整隐形超限。
8 )线圈电源电压过低或波动过大。 调整线圈电源电压。
9 )操作电源容量不足，或发生断线、接线错误，或发生控制触点接触不良。 增加电源容量修复接线，修理控制触点。
10 )产品本身损伤)如线圈断线或烧损、机械活动部分卡滞、转轴锈蚀或变形等)更换线圈，消除卡滞故障，修理损坏零件。
11 )电源离接触器太远，连接导线太细，更换粗连接导线。
二、交流接触器吸附不正常
交流接触器吸附不正常是指交流接触器吸附太慢，触头不能完全闭合，铁芯发出异响等异常现象。 其原因及处理方法如下：
1 )由于控制电路的电源电压低于额定电压的85%，螺线管通电后产生的电磁力小，无法使柱塞迅速吸附在固定铁心上，接触器吸附变慢或吸附变紧时，控制电路的电源电压达到额定工作电压
2 )弹簧压力不足，接触器吸附不正常; 弹簧反力过大，吸附慢触头弹簧压力过大，铁芯无法完全闭合; 的弹簧压力和释放压力过大，触头不能完全关闭。 处理方法是适当调整弹簧的压力，根据需要更换弹簧。
3 )活动铁心间间隙过大，活动部分卡住，转轴生锈或变形，接触器吸附不正常。 处理时拆下活动铁心检查，缩小间隙，清洗转轴和支撑杆，必要时可更换零件。
4 )由于长期频繁碰撞，铁心板面不平整，沿层积厚度方向向外扩展。 此时用锉刀修整，必要时更换铁芯。
5 )短路环断开，铁芯发出异常声音时，应不短吸或不释放相同尺寸的。 不吸取或吸取不足的原因除了机械故障外，电源电压过低、内阻过大、线圈断线等是造成这种故障的主要原因。 释放或释放较慢的原因包括触头弹簧失去弹性、弹性过大而触头恢复力不足、触头熔敷、铁芯极面或铁芯的导槽有污渍、铁芯闭合时的排气间隙减少等
三、接触器接触不牢固
接触器接触不稳定时，动、静接触器之间的接触电阻会变大，接触面温度过高，面接触会变成点接触，甚至可能无法导通。 造成这一故障的原因如下。
1 )触头有油污、花毛、异物。 棉布沾酒精或汽油擦洗就行了。
2 )长期使用，触头表面氧化。 如果是银或银系合金触头，则在接触表面生成氧化层，或因电弧而形成轻微发黑的情况下，通常不影响工作，可以用酒精和汽油或溶液擦洗; 即使触头表面凹凸不平，飞溅到周围的球和毛刺也只能用细锉刀去除，不要用锉刀修整太久，以免影响触头的寿命。
3 )电弧烧蚀引起的缺陷、毛刺或金属屑粒子的形成等。 铜线触头时，程度较轻，只需用细锉修平凹凸，但不允许用细砂布打磨以免石英砂颗粒留在触头之间，不能保持良好接触。
4 )运动部分有卡住的地方。 分解卡电阻部进行检查，并进行适当处理。
