马尔圆度仪MMQ200放大器故障维修技巧

发布者:YX    来源:上海仰光电子科技有限公司     发布时间:2023-7-27

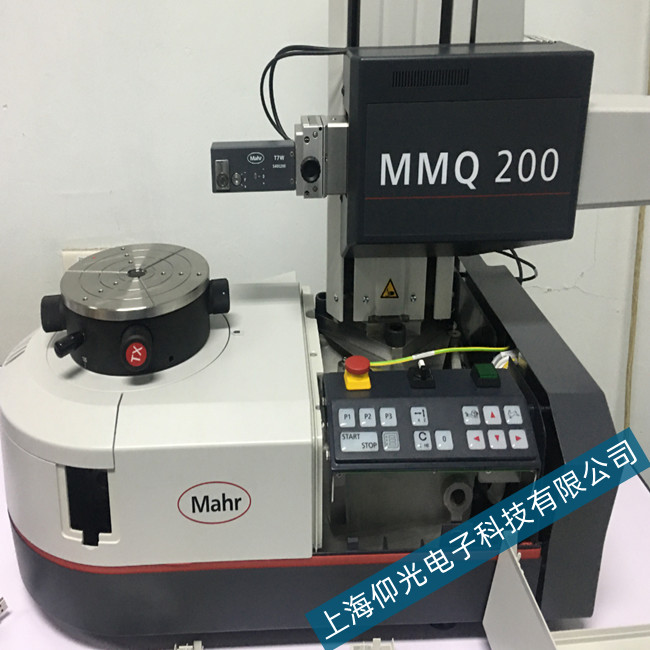

马尔圆度仪MMQ200放大器故障维修技巧

马尔圆度仪MMQ200放大器故障维修技巧

一、机械记录故障 :

1、通常表现为记录无火花。先检查记录笔是否接触到记录纸,记录笔一般以压住记录盘0.20mm为佳;然后检查记录时记录笔上是否带电,如无电压则检查左侧板内部的火花电路板,上面的电阻是否坏了,如坏了换一个68K欧姆的电阻即可排除故障。2、记录盘记录一圈后不自行停下,一直跟随转台转动。

A、可以把左右两块侧板卸下,然后把前板拆下,可以清楚地看到在记录盘的下方有两个上下安置的微动开关,对应微动开关有两个尼龙的调节螺钉,一般把下方的尼龙螺钉向外旋出一点即可解决,这主要是因尼龙螺钉的微量变形,导致无法触到微动开关的触点,微动开关没有一次断开动作所致。

B、仪器由于长时间没有使用,引起吸铁杠杆转动呆滞或锈死,导致不能触动微动开关并使之动作,传动就会表现为记录盘不能自行转动或记录盘转动停不下。建议在杠杆的转动处(就在尼龙螺钉旁边,上方有一个M4的螺钉)滴加少许润滑油,使得杠杆能转动灵活,比较好的解决方法是拆开来清洗一下(但这工作非常复杂麻烦,请专业人员修理为妥)。

3、驱动信号正常,也就是对心表指针能正常摆动,但记录笔不能随动或记录笔不可以偏置。这通常是偏置开关的故障所致,比较简单的方法就是把开关的2#线和3#线合并接到3#脚,这就可保证随动信号的畅通了。偏置信号通常只用于仪器调试时记录器信号方向的判断,正常测量时用户一般不会用到。

二、传感器故障:

通常表现为用手碰触测杆时对心指针偏在一边不动作。传感器故障的确认:拔出传感器插头,使传感器处于脱开状态不工作,倍率开关置2000倍、滤波置1-500、补偿置1.0、工作开关置测量,旋调笔移钮看指针动作。

A、如对心指针能随笔移的旋调而左右摆动,则确认传感器的故障概率为99.99%。

B、如对心指针仍然偏置在一边不能随笔移的旋调而左右摆动,且在轻轻敲击对心表的情况下(排除对心表故障的可能性)还是不能摆动,这可能就是放大器的故障了(请查看四)。

三、 放大器故障 :

通常表现为开机时对心指针偏在右边或左边不动作,或倍率切换时信号异常或对心指针非正常摆动。

1、上述三所表现的放大器故障:

a.如轻轻敲击对心表,指针能复位摆动,这就是对心表的问题了,通常是指针粘针所致,在表上安装两个限位弹簧改变指针定位或更换新的对心表即可解决。

b.可以查看放大器内部变压器旁的两个保险丝是否断了(一般只会断其中一个),如断了,换一个新的保险丝(附件盒里有备件)就可以了;如没断,就需要测量第二块电板的2脚和3脚的对地电压是否为 12v和-12v,如输出电压异常就可以确定是第四块电板的问题了,这通常是稳压电路故障,更换104电源板即可解决;如输出电压正常,这就可能是第二块电板的问题了,通常是振荡电路信号故障所致,更换102振荡板即可解决。

2、倍率切换时信号异常,通常是倍率开关的问题,更换后即可排除故障,倍率开关为3*8波段开关。

3、对心指针非正常摆动,这也可能是第二块电板的问题,振荡电路故障,一般需要更换才能排除。

4、旋动笔移时对心指针摆动异常,这可能是笔移电位器故障,更换一个新的即可,笔移点位器为470欧姆。

5、数据处理系统程序无法正常显示倍率档(一般只显示为10000倍),如果采样板正常的话,就一定是倍率开关坏了,第三层的触点接触不良所致,一般更换后就可以排除故障。
