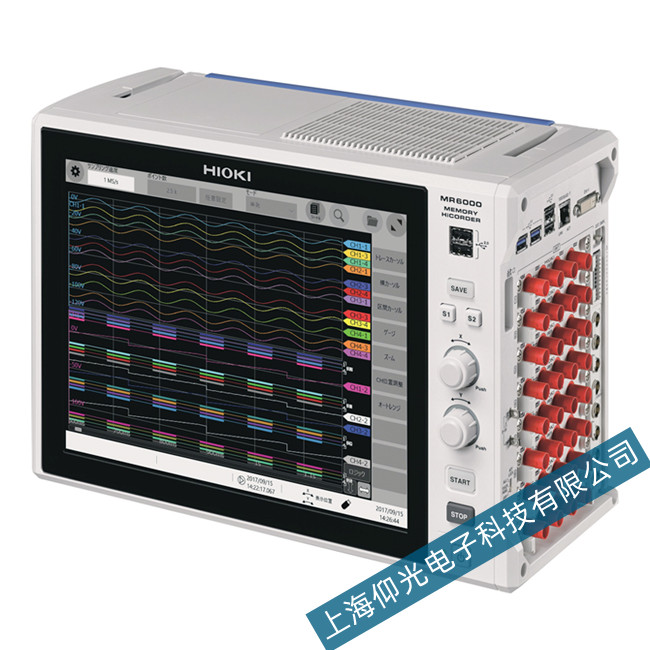

日置MR6000存储记录仪故障维修-使用方法分享
一、存储记录仪功能
与示波器的相同波形观测计记录有效值变化，配备了超小型示波器功能、有效值记录功能、测量同时将数据保存至CF卡的功能。
二、本例使用日置存储记录仪MR8870-30作为操作使用实例
该记录仪特点：
（1）所有通道皆为绝缘输入
（2）瞬态波形，可现场监控
（3）工频电源线路变化亦可监测
（4）三相线路等3通道以上的测量可使用两台同步测量。
三、使用方法
1、按下开机按键，开机后如下图所示：
该界面为测量参数设置，使用上下左右键进行移动切换。按‘决定’键选择。
2、测量前设置合适的时间轴，记录长度，设定通道的量程。
时间轴的设置方法：根据频率和周期计算时间周量程
（f：频率，单位为Hz T：周期，单位为s）
例如测量频率为50Hz时，T=1/50=20ms，要在画面内（横轴记录长度为50div）显示5个周期时，20[ms] × 5/50[div]= 2ms/div,在时间轴量程的选择范围内，选择接近计算值的量程。
3、连接被测设备，进入波形界面
4、按‘开始’键，开始波形测量，本次的测量为DUT发出一束光，当光被遮挡后，会引起被测设备电路信号产生变化，通过测试该信号来确定该设备的工作是否正常，以下两图不同程度遮挡时的信号变化。
5、想要观察稳定波形时，按下‘停止’键即可
6、至此，本次测试完成。
