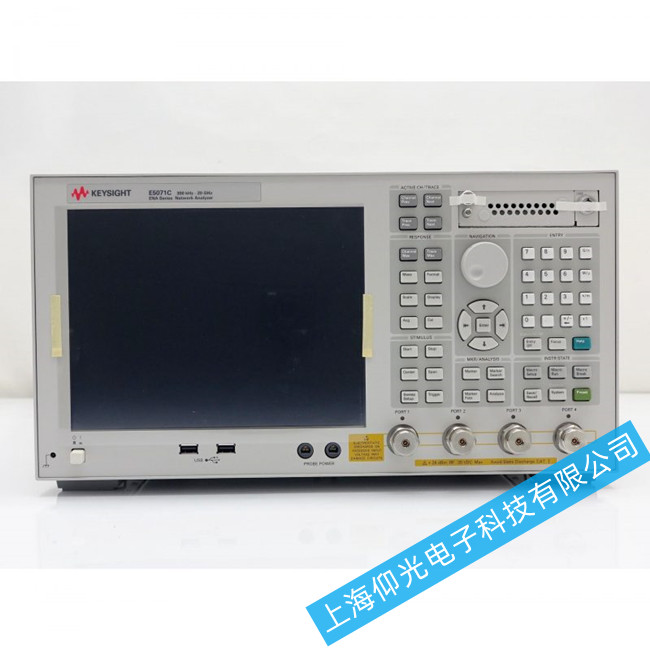

安捷伦E5071C网络分析仪自检报错、相位失锁等故障检修案例
案例一：
仪器型号：E5071C
仪器故障：自检报错
自检报错：phase lock CAL failed
经检测，仪器开机后报错，相位失锁，电源控制板，RF控制板多处组件被拆焊，维修过，工艺差，电源控制板损坏，RF控制板损坏。
确认故障后，工程师更换电源控制板损坏组件，更换RF控制板损坏组件，调整检测仪器。
仪器自检，自校准正常，修复完成。
案例二：
仪器型号：E5071C
仪器故障：相位失锁
开机后仪器显示相位失锁。
该故障是网分的常见情况，所有信号环路的器件异常都可能导致，因此，需要检查信号通路的器件。检测发现仪器电子开关损坏，采样头损坏。
更换电子开关和采样头，并做必要的调整和校准。
经烤机及综合指标检测，仪器各项指标正常，修复。
案例三：
仪器型号：E5071C
仪器故障：不开机
客户描述仪器正在使用过程中突然黑屏无法重启。根据故障现象判断可能是有由于操作失误引起的不开机故障，具体进行拆机检测，经检测，仪器电源控制板损坏；
根据损坏程度判定，造成控制板损坏的原因可能是由于是客户电源供电电压选的不对。
工程师进行维修，更换控制板损坏组件，整机调整检测仪器，故障修复开机正常。
